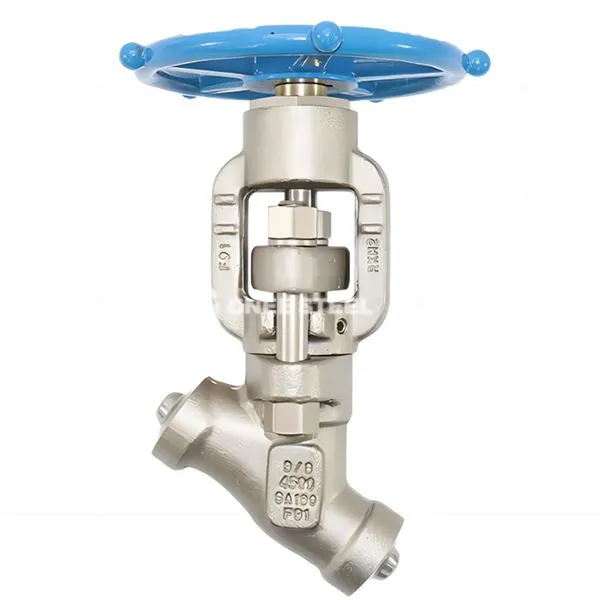

Hoge druk Y Type Globe -klep

Hogedruk Y-type Globe-klep is een speciale stopklep die is ontworpen voor werkomstandigheden met hoge druk . De kleplichaam is Y-vormig en het medium wordt afgesneden of gereguleerd door de lineaire stijging en val van de klepdisc .

Functies
‌Low Flow Resistance Design‌

Het Y-vormige stroomkanaal ligt dicht bij een rechte lijn, waardoor de stroomweerstand met meer dan 60%wordt verminderd, met een significant energiebesparende effect;
Het secundaire ontwerpoppervlakontwerp van de klepschijf vermindert de erosiebeschadiging van het afdichtoppervlak door het hogedrukmedium .
‌ Aanpassing aan extreme werkomstandigheden‌

Drukweerstand bereikt klasse 2500lb (42MPa) ‌, en de temperatuurtolerantie varieert van -196 graad tot 540 graden ‌;
De chroom-molybdeenstalen kleplichaam (F91/F92) is bestand tegen de erosie van superkritische stoom bij 540 graden ‌ .
‌ Hoge betrouwbaarheidszegel‌

Integrale klepstoel + metalen harde afdichting, met een servicevenstaat van meer dan 100, 000 openingen en sluitingen‌;
‌ Druk zelf-structuur ‌: hoe hoger de gemiddelde druk, hoe strakker de afdichting .
‌ Flexibele structurele configuratie‌

Het klepdeksel kan worden ontworpen als schroefdraad, gelast of afneembaar;

Ondersteuning van elektrische/pneumatische aandrijving om automatische besturingselement te bereiken .

‌Design Standard‌: volg ASME B16.34 (druk-temperatuurbeoordeling)
‌Structurele lengte‌: ontmoet ASME B16.10 Compacte specificatie, ongeveer 20% korter dan de nationale standaard
‌ Drukniveau ‌: dekt Klasse 150 ~ 2500lb (tot 42MPa)
‌Welding End Specificatie‌: Socket Welding (ASME B16.11) of kontlassen (ASME B16.25)
‌Vals lichaamsmateriaal ‌:
Koolstofstaal (A105)
Roestvrij staal (F304/F316)
Chroom-molybdeen staal (F91/F92)
‌ SEALSEAL OPPREKKING ‌: Stellietcarbide bekleding (stelliet 6/21, hardheid groter dan of gelijk aan HRC55)
‌Inpectie Standard‌: API 598 Lekagestest (Level VI Zero Lekkage)

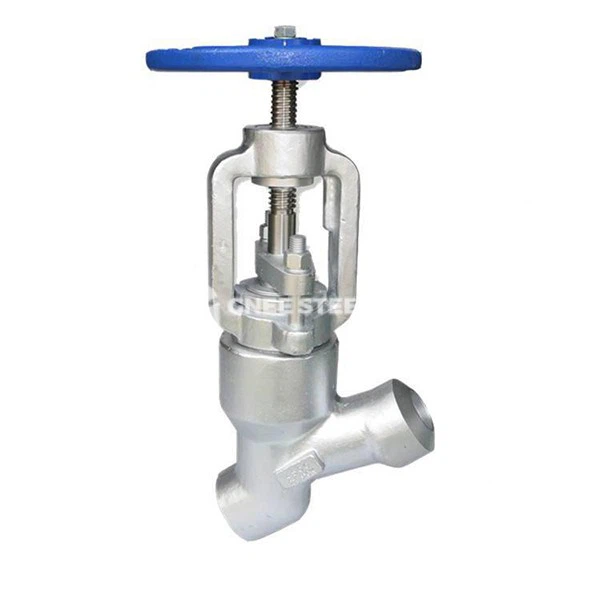

Hoge druk Y Type Globe -klep



Toepassingen

• Petrochemicaliën

Hydrogenatiereactorinlaat- en uitlaatpijpleidingen (Klasse 1500lb+);
Ethyleenhoge drukapparaat (zwavelbestendig materiaal NACE MR0175 gecertificeerd) .

• elektrische energie

Hoofdstoompijpleiding voor thermische energiecentrale (540 graden /25mpa);
Ketelvoedingswatersysteem (balg afdichting om lekkage te voorkomen) .

• ‌Deep koude en speciale media‌

LNG opslag- en transportsysteem (-196 graad diep koude roestvrijstalen kleplichaam);
Hoge zuivere zuurtransport (PTFE gevoerde klepstoel voor corrosieweerstand) .

• ‌Nucleaire energie en metallurgie‌

Nucleair eiland Auxiliary Cooling System (All-Metal Fire Oid Structure);
Hoogovengaspijpleiding (bekleed met slijtvaste legering om deeltjeserosie te weerstaan) .
