Ballow-type Globe-kleppen

Bellows Globe Valve is een krachtige wereldklep die een metalen balg gebruikt om de traditionele verpakkingsafdichting te vervangen. De elastische vervorming van de balg bereikt nul lekkage afdichting tussen de klepsteel en het medium, en is geschikt voor harde werkomstandigheden van hoge temperatuur, hoge druk en corrosieve media.

Kernstructuur en werkingsprincipe

Belangrijke componenten:
BELLEN MONTAGE: Multi-layer roestvrijstalen balg worden aan de klepsteel gelast als een dynamisch afdichtelement om het medium van de externe omgeving te isoleren.
Dubbele afdichtingsontwerp: balg afdichting + stengelverpakkingafdichting, wat redundante bescherming biedt (de verpakking kan nog steeds de afdichting behouden wanneer de balg faalt).
Klepschijf en klepstoel: het afdichtoppervlak is gelast met op kobalt gebaseerde gecementeerde carbide (CO-gebaseerd), die slijtvast en corrosiebestendig is en geschikt is voor stoom met hoge temperatuur (minder dan of gelijk aan 538 graden).

Werkprincipe:
Gesloten toestand: roteer het handwiel- of aandrijfmechanisme, de klepstam wordt naar beneden gedrukt om de klepschijf strak te laten passen met de klepstoel, en de balg wordt gecomprimeerd en vervormd om een ​​afdichting te vormen.
Openingsstatus: de klepstam wordt opgeheven, de balg wordt uitgebreid en gereset, de klepschijf wordt gescheiden van de klepstoel en de weerstand van de middelgrote stroom is klein.

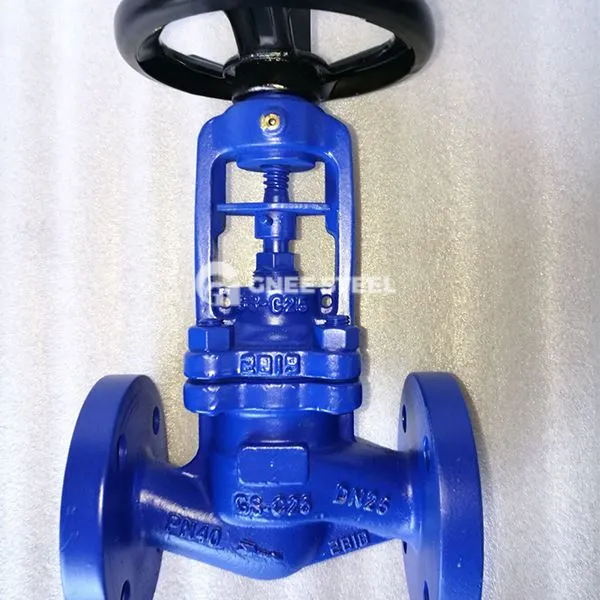

Ballow-type Globe-kleppen



Voordelen:

Zero Lekkage: Bellows afdichting elimineert het risico op lekkage bij de klepstam volledig en voldoet aan de veiligheidseisen van zeer giftige, brandbare en explosieve media.

Lang leven: de vermoeidheidsleven van de balg is groter dan of gelijk aan 10, 000 maal, en de slijtvastheid van het afdichtoppervlak is 3 keer hoger dan die van traditionele stopkleppen.

Laag onderhoud: geen probleem met de verpakkingsslijtage, het verminderen van de onderhoudsfrequentie met 80%.

Toepassingen

Petrochemisch: afgesneden controle van olie op hoge temperatuur, vloeibare ammoniak en corrosieve chemicaliën bij het raffineren van planten.

Elektriciteit en metallurgie: ketelstoompijpleidingen (minder dan of gelijk aan 425 graden), hogedrukkleppen van koelwatersystemen.

Gemeentelijk en HVAC: media -isolatie van verwarmingspijpnetwerken, gaspijpleidingen en vacuümsystemen.
