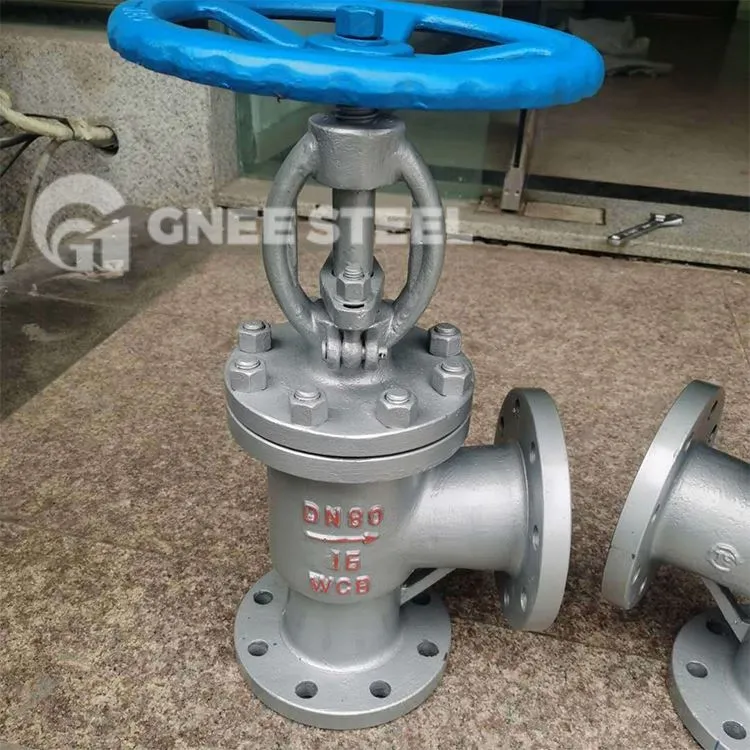

Hoekbolklep open, de openingshoogte van de klepklep, voor de nominale diameter van 25% tot 30% heeft de stroom het maximum bereikt, dat de klep de volledig open positie heeft bereikt. De volledig geopende stand van de klepafsluiter moet dus worden bepaald door de slag van de klep.
- Specificatie
Maatbereik: 1/2〞~24〞 (DN15~DN600)
Klassebereik: KLASSE 150~ KLASSE 2500 (PN10~PN420)
Ontwerpnorm: API 600/ASME B16.34
- Kenmerken en voordelen
Gemakkelijk te onderhouden en te repareren
Goed sluitvermogen
Kortere veerweg
Meerdere stijlen beschikbaar
Goed throttling-vermogen
Kan gebruikt worden als terugslagklep
- Hoe kies je een hoekbolkraan?
Enkele basiscriteria voor het selecteren van een hoekafsluiter zijn:
Selectie op basis van het doel van de geselecteerde klep, werkomstandigheden en bedienings- en regelmethoden.
Selectie op basis van de kenmerken van het werkmedium, namelijk werkdruk, werktemperatuur, corrosieve eigenschappen, gemiddelde viscositeit, of het vaste deeltjes bevat of dat het giftig, ontvlambaar, explosief, enz. is.
Selectie van kleppen volgens de vereisten van de vloeistofeigenschappen, zoals stromingsweerstand, verplaatsing, stromingseigenschappen, afdichtingsgraad.
Geselecteerd op basis van de installatiegrootte en externe maatvereisten, dwz nominale diameter, verbindingsmethode, verbindingsgrootte met de pijpleiding, externe afmetingen of gewichtsbeperkingen.
Selectie op basis van andere vereisten voor de betrouwbaarheid van klepproducten, levensduur en explosieveilige prestaties van elektrische apparatuur.
-
Kleppen met hoekzitting versus bolkleppen
Het basisontwerp van deze kleppen is hetzelfde als dat van klepafsluiters, maar ze verschillen fundamenteel in de richting van de vloeistofstroom, omdat bij een hoekklep de vloeistof 90 graden wordt gedraaid. De stromingsweerstand bij dit type klep is kleiner dan bij een klepafsluiter, die wordt vervangen door een elleboogstuk. Naast dat ze installatietijd besparen, verminderen hoekstopkranen het aantal fittingen in het leidingwerk. Hoekregelkranen kunnen ook worden gebruikt in toepassingen met pulserende stromen, omdat ze het slibeffect van dergelijke stromen kunnen opvangen.
Als een klepafsluiter in een pijpleidingbocht wordt geïnstalleerd, biedt het hoekpatroonlichaam twee voordelen. Ten eerste biedt een hoekpatroonontwerp veel minder weerstand tegen stroming dan een standaard patroonontwerp. Ten tweede vermindert het hoekpatroonontwerp het aantal pijpverbindingen en elimineert de noodzaak voor ellebogen.
