API 602 y Globe klep Beschrijving
API 602 Y-Type Globe-klep is een gesmede stalen klep die voldoet aan de API 602 Standard van het American Petroleum Institute . Het kleplichaam is ontworpen met een Y-vormig stroomkanaal . Het hoge drukmedium is afgesneden door de lineaire beweging van de klepdiscona. Elektrische stroom .
API 602 y Globe Valve Specificatie
Design standaard
Hoofdspecificatie: API 602 (gesmeed stalen klepontwerp en -productie);
Druketemperatuurgraad: asme B16 . 34 (tot klasse 2500lb/42MPa).
Structurele vereisten
Structurele lengte: compact ontwerp, in overeenstemming met asme B16.10;
Verbindingsmethode: socket -lassen (ASME B16 . 11) of butt -lassen (ASME B16.25) , dn minder dan of gelijk aan 50 mm voorkeur aan socket -las.
Materiaal en proces
Lichaamsmateriaal: gesmede staal A105 (koolstofstaal), F304/F316L (roestvrij staal), WC6/WC9 (chroom-molybdeen staal);
Afdichtingsoppervlak: Vertelliet 6/21 Kobaltgebaseerde legeringskleding, hardheid groter dan of gelijk aan HRC 55;
Inspectienorm: API 598 VI Level Zero Lekkage Test (leksnelheid kleiner dan of gelijk aan 0 . 01ml/min).

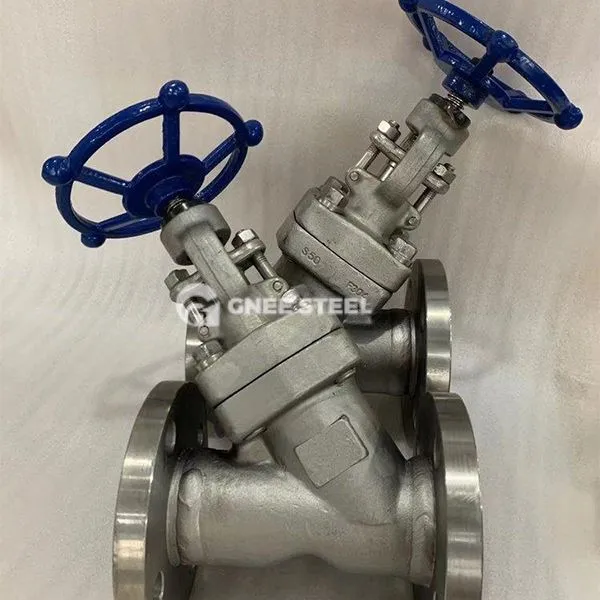

API 602 y Globe -klep
Toepassingen
Petrochemicaliën
Hydrogenatiereactorinlaat- en uitlaatpijpleidingen (Klasse 1500lb+); Ethyleenhoge drukapparaat (vereist NACE MR0175 Anti-Sulfur-certificering) .
Elektrisch vermogen
Hoofdstoompijpleiding voor thermische energiecentrale (540 graden /25mpa); Ketelvoedingswatersysteem (balg afdichting om lekkage te voorkomen) .
Speciale mediascenario's
Lng cryogeen systeem (-196 graad, austenitic roestvrijstalen kleplichaam); Hoge zure zuurafgifte (met PTFE gevoerde klepstoel voor corrosieweerstand) .
Kernenergie en industrie
Nucleair eiland Auxiliary Cooling System (All-Metal Fire Oid Structure); Metallurgische hoogovengas (bekleed met slijtvaste legering om deeltjeserosie te voorkomen) .
