Rechte bolklep Beschrijving
Een rechte stopklep is een klep die de vloeistofstroom regelt door de klepschijf verticaal te tillen. De inlaat- en uitlaatkanalen zijn gerangschikt in een rechte lijn van 180 graden en de stroomrichting is parallel aan de klepstamas. Het is geschikt voor pijplijnsystemen met een unidirectionele stroming.
Core structuur
Valf lichaam en klepzitting: de kleplichaam is meestal gemaakt van gegoten staal, roestvrij staal of gietijzer, en het afdichtingsoppervlak van de klepstoel is gelast met harde legering (zoals stelliet) om de slijtvastheid te verbeteren.
Valsschijf en klepsteel: de klepschijf is een plug-vormige structuur en het afdichtoppervlak is een plat of conisch oppervlak; De klepstam is verbonden met het handwiel door een draad om de klepschijf aan te drijven om lineair te bewegen.
Flange Connection: Standard Flens Interface (zoals GB/T 9112, ASME B16.5) is handig voor pijpleidinginstallatie.
Rechte wereldklepspecificatie
|
Type |
API bolklep |
|
Authenticatie |
CE, ISO9001, API6D |
|
Gemiddelde temperatuur |
Min 29 graden tot 150 graden |
|
Stroom |
Handmatig |
|
Stroommedium |
Water, olie, aardgas |
|
Interfacegrootte |
1/2in, 3/4in, 1in, 1-1/4in, 1-1/2in, 2in, 2-1/2in, 3in, 4in, 5in, 6in, 8in, 10in, 12in, 14in, 16in, 18in, 20in, 24in |
|
Materiaal |
WCB |
|
Druk |
150lb |
|
Sollicitatie |
Het wordt gebruikt om de vloeistof op de pijplijn aan te sluiten en te blokkeren. Kan niet worden gebruikt voor vloeistofregeling, meestal gebruikt als een schakelaar op de |
|
Structuur |
Eenvoudige structuur, gemakkelijk te produceren en te onderhouden. Kleine werkslag en korte opening en sluitingstijd. Goede afdichting |

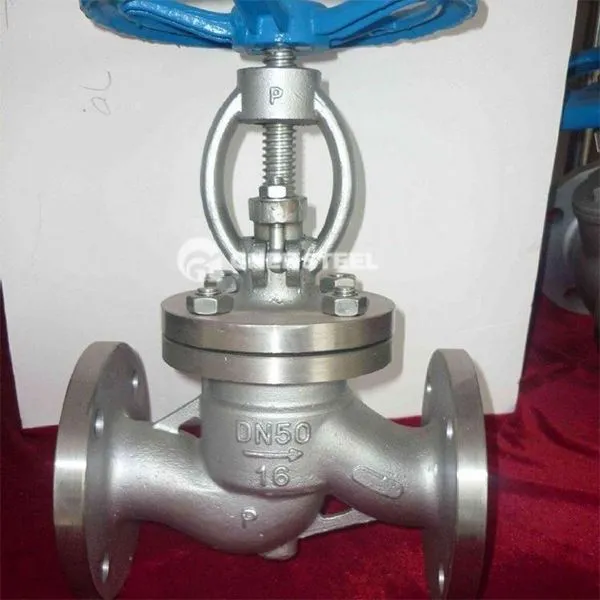

Rechte wereldklep
Voordelen en beperkingen
Core voordelen
Betrouwbare afdichting : het geforceerde afdichtingsontwerp kan nog steeds nullekkage behouden onder hoge drukomstandigheden . Easy onderhoud : de vervangbare klepstoelstructuur verlaagt onderhoudskosten . Hoge temperatuur en hoge drukweerstand : het toepasselijke drukniveau kan PN420 bereiken en het temperatuurbereik is -29 graad ~ 425 graden .
Beperkingen
Hoge stroomweerstand : de vloeistofweerstand neemt aanzienlijk toe in de niet-full-open toestand, die niet geschikt is voor frequente aanpassingsscenario's . Installatie Directiebeperking : alleen ondersteunt eenrichtingsstroom, en omgekeerde installatie is eenvoudig om klepschade te veroorzaken .
