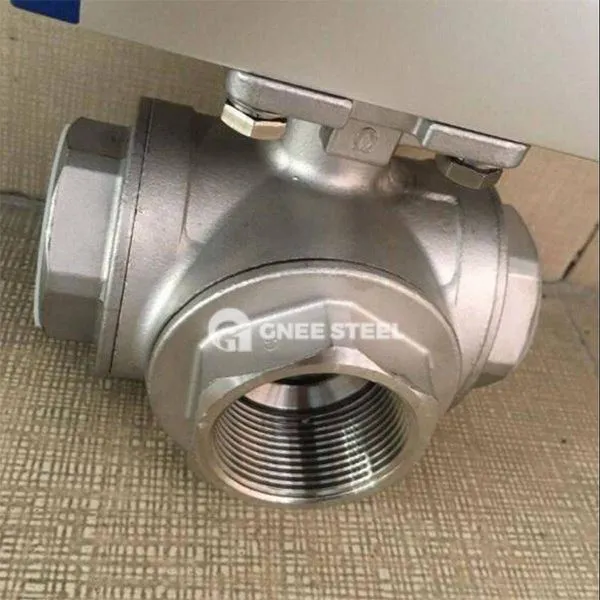

T Port 3- Way Ball Valve Beschrijving
T-type drieweg kogelventiel is een klep die de connectiviteit van drie orthogonale pijpen regelt door de bal te roteren . Het stroomkanaal is gerangschikt in een T-vorm, die de functies van gemiddelde afleiding, samenvloeiing en stroomrichting schakelen . kan realiseren
Hoofdassemblage
Vals body: gesmeed of gegoten (koolstofstaal/roestvrij staal), met drie flenzen/schroefdraadinterfaces;
BALL: T-vormig kanaalontwerp, oppervlaktehardende behandeling (zoals wolfraamcarbide spuiten) om de slijtvastheid te verbeteren;
Klep Seat: structuur met vier zitplaatsen (standaard is dubbele klepstoel) om tweewegafdichtingsbalans te bereiken .
Werkmodus
| Sphere -positie | functie | Sollicitatie |
|---|---|---|
| 90 graden rotatie | A → B of A → C split | Chemische grondstoffenverdeling |
| 180 graden rotatie | B+C → A confluentie | Oliemengseltransport |
| Specifieke hoek | A → B+C of Full -shutdown | Nooduitsluiting |
T Port 3- Way Ball Valve Specificatie
Productie- en testnormen
| Project | -VERWEGELINGEN EN STANDAARDS |
|---|---|
| Materiële normen | Kleplichaam: ASTM A105 (koolstofstaal) / A182 (roestvrij staal); Afdichting: PTFE / PEEK (temperatuurweerstand kleiner dan of gelijk aan 200 graden) |
| SEALENDE TEST | - lage drukafdichting (0,6 MPa): lekkage minder dan of gelijk aan ISO 5208 Klasse V; - Hoge drukafdichting (1,1 × pn): nul zichtbare lekkage |
| performance Testing | 2000 Drukopening en sluitingscycli (geen plakken) + antistatische test (weerstand minder dan of gelijk aan 10Ω) |
| Certificeringseisen | API 6D (pijplijnklep), brandbeveiligingscertificering (API 607) |
Specificatie
| Parameter | Bereik |
|---|---|
| Nominale diameter | DN15 ~ DN300 (voornamelijk flensverbinding) |
| Drukniveau | 1.6MPa ~ 6.4MPa (PN16 ~ PN64) |
| Toepasselijke temperatuur | -196 diploma ~ 550 graden (met diepe koude tot hoge temperatuuromstandigheden) |
| Drive -modus | Handmatig, wormuitrusting, pneumatisch (explosiebestendig), elektrisch |
Toepassingen
| Industrie | Toepassingen | Functies |
|---|---|---|
| Petrochemisch | Ruwe olie verhouding, reactorvoeromschakeling | Controleer precies de mengverhouding om cokes te voorkomen |
| Energie en elektriciteit | Stoomafleiding, ketelwaterwatersysteem | Hoge temperatuur en hoge druk (25MPa/550 graden) Betrouwbare stroomuitsluiting |
| Scheepsbouw | Ballastwatersysteem, stookoliepijpleiding | Compact design past in kleine cabine -ruimte |
| Farmaceutisch voedsel | CIP -reinigingspijpleiding, steriele middelgrote verdeling | De hele boring heeft geen dode hoek en voldoet aan de sanitaire vereisten |
T Port 3- Way Ball Valve
Voordelen
Multi-functie Control
Een enkele klep kan flowiversion, samenvloeiing en omkering realiseren, waardoor het pijplijnontwerp met 30%. vereenvoudigt
Low stroomweerstand en hoge efficiëntie
Full-diameter ontwerp, stroomweerstandscoëfficiënt ≈ rechte pijpsectie, energiebesparende meer dan 15%.
Betreffende afdichting
De structuur met vier zitplaatsen is krachtgebalanceerd en de afdichtingsleven wordt 3 keer verhoogd onder hoge temperatuur/hoge druk .
Easy onderhoud
Top gemonteerde structuur, online vervanging van afdichtingen duurt slechts 30 minuten .
Verpakkings- en transportspecificaties
packing -vereisten
DN50 en lager: vochtbestendige houten doos + flensbeschermingshoes;
DN50 en hoger: frame houten doos gefixeerd, kleplichaam opgehangen voor schokbestendig .
Transport label
Markeer het drukniveau, de stroompijl en het "fragiel schokbestendig" -label;
Voeg materiaalrapport, testcertificaat en API -certificeringsdocumenten toe .
T-type drieweg kogelventiel lost de kernpijnpunten op van mediumverdeling, afdichting van hoge temperatuur en ruimtebeperking in complexe leidingsystemen door structurele innovatie en rigoureuze testen .
