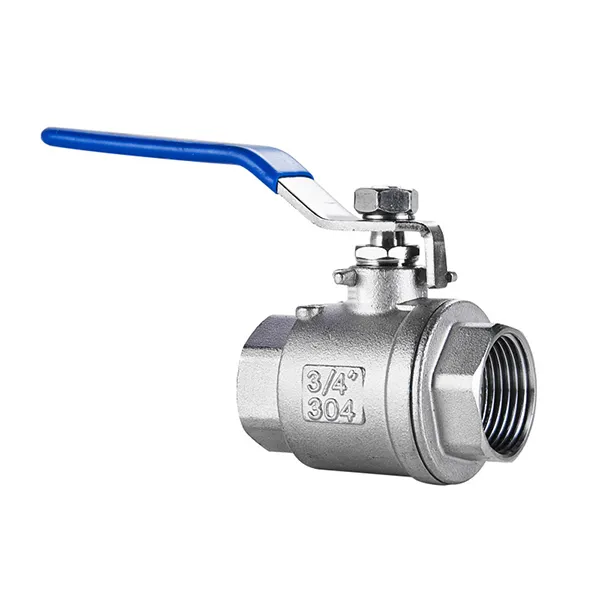

kogelventiel geschroefde uiteinde beschrijving
Kogelventiel geschroefd uiteinde is een speciaal type kogelventiel. Het uiteinde van het kleplichaam neemt een internale draad of externe schroefdraadstructuur aan om verbinding te maken met de pijpleiding. De aan-uit- en stroomregeling van het pijpleidingmedium wordt bereikt door de bal te roteren (sluitstuk). De kernfunctie is dat het geen las- of flensaansluiting vereist en geschikt is voor snelle installatie en demontage in scenario's op de lage druk en kleine diameter.
Structuur en werkingsprincipe
Core structuur
Vals body: het belangrijkste deel is gemaakt van roestvrij staal of koolstofstaal, en het uiteinde wordt verwerkt in taper buisdraad (NPT) of rechte buisdraad (g) , dat geschikt is voor verschillende pijpleidingstandaarden;
Ball: een sferisch sluitstuk met een doorgaande gat, dat volledig kan worden geopend of volledig gesloten door 90 graden te roteren;
Valf stengel en handwheel: koppel wordt door de klepstam verzonden tijdens de handmatige werking en het elektrische model integreert de actuator om automatische controle te bereiken;
SEALENDE COMPONENT: PTFE- of ELASTOMER -afdichtring om nullekkage in de gesloten toestand te garanderen.
Working Principle
Wanneer het doorgat van de bal wordt uitgelijnd met de as van de pijpleiding, gaat de vloeistof erdoorheen. Na het roteren van 90 graden staat het door gat loodrecht op de pijpleiding, waardoor de stroom van het medium volledig wordt geblokkeerd;
De afdichting hangt af van de dringende kracht tussen de bal en de klepstoel. Sommige modellen gebruiken de gemiddelde druk om het afdichtingseffect (zwevende balstructuur) te verbeteren.
kogelventiel geschroefde eindspecificatie
|
artikel |
waarde |
|
Garantie |
1 jaar |
|
Aangepaste ondersteuning |
OEM |
|
Plaats van herkomst |
Henan, China |
|
Merknaam |
Knijper |
|
Sollicitatie |
Algemeen |
|
Temperatuur van media |
Normale temperatuur |
|
Stroom |
Hydraulisch |
|
Media |
Baseren |
|
Draadstandaard |
Npt (Ansi Bi.2 0. 1), BSPT (BS21.0), BSPF |
|
Druk |
Gemiddelde druk |
|
Materiaal |
Roestvrij staal |
kogelklep geschroefd uiteinde
Functies
East om te installeren: verbindingen met schroefdraad elimineert lasstappen en verlaagt de bouwkosten; Lichtgewicht ontwerp: vergeleken met flensbalkleppen wordt het gewicht verminderd met 30%~ 50%; Betreffende afdichting: leksnelheid kleiner dan of gelijk aan ISO 5208 B-niveau standaard, geschikt voor water, olie, gas en andere media.
Toepassingen Civiliaans veld
Huishoudelijke watervoorzieningssysteem (DN15 ~ DN25 -pijpleiding), controle van warm en koud water aan en uit; GAS -fornuisverbindingspijplijn, met behulp van koperen kleplichaam + PTFE -afdichting, warmte- en corrosieweerstand. Industrieel veld
Chemisch instrument pijpleiding voor kleine diameter (DN10 ~ DN50), controle van de zuur- en alkali-mediumstroom; Laboratoriumapparatuur gassysteem, externe draadaansluiting voor eenvoudige modulaire montage
