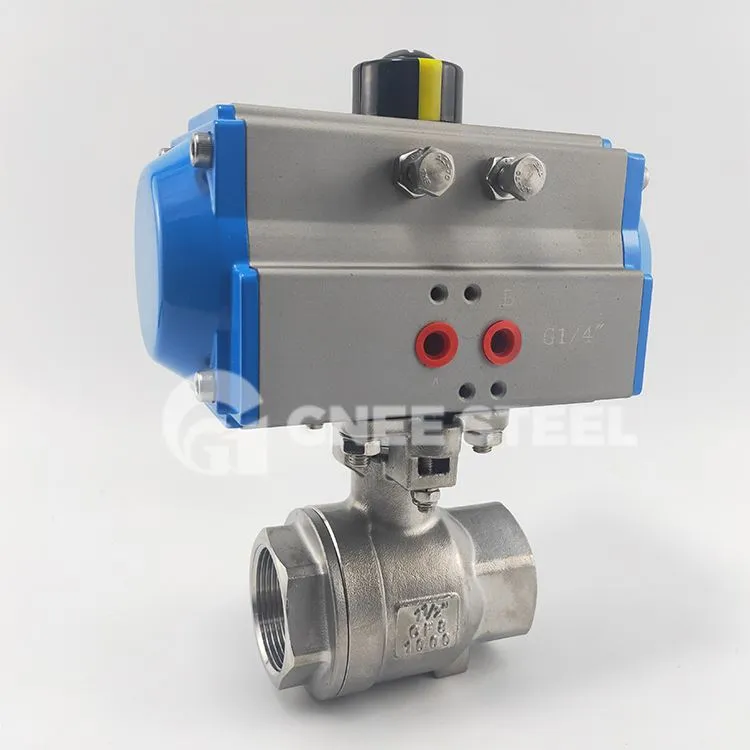

Pneumatische kogelkraan met binnendraad bestaat uit een dubbel (of enkel) werkende pneumatische zuigeractuator en een kogelkraan met binnendraad. Het kleplichaam kan worden verdeeld in integrale, tweedelige of driedelige typen. De klepzitting heeft een elastische afdichtingsstructuur voor betrouwbare afdichting en eenvoudig openen en sluiten. De klepsteel gebruikt een naar beneden belaste structuur met omgekeerde afdichting om impact te voorkomen tijdens abnormale druk in de klepholte. De pneumatische actuator gebruikt materialen met lage wrijving voor de lagerbus en de binnen- en buitenoppervlakken van het cilinderlichaam ondergaan een hard geanodiseerde anticorrosiebehandeling, waardoor de levensduur van de cilinder aanzienlijk wordt verlengd. Dit product biedt stabiele prestaties en vindt brede toepassing in sectoren zoals petrochemie, metallurgie, elektriciteit, lichte industrie, geneeskunde en andere.
Pneumatische kogelkraan met schroefdraad Specificatie
|
Nominale diameter DN |
DN10-DN100, 1/2'' -4'' |
|
Nominale druk (MPa) |
PN1,6 , 2,5 , 4.0 , 6,4 MPa |
|
Vorm van het kleplichaam |
Driedelig gegoten klephuis en tweedelig gegoten klephuis |
|
Connectie type |
Buitendraad, BSP, NPT, |
|
Zeehonden |
"O" bolvormige ringen |
|
Stroomeigenschappen |
Bij benadering snel-open type |
|
Bewegingsbereik |
0 -90 graad |
|
Lekkage van de zitting |
Volgens ANSI B16.104, minder dan 0,01% van de nominale KV (zachte afdichting: nul lekkage) |
|
Basisfout |
Met positioneerder: minder dan ±2% van de volledige slag |
|
Verzet |
Met positioneerder: minder dan 2% van de volledige slag |
|
controle methode |
Tweestandenschakelaarregeling, 4-20mA feedbackregeling |
|
Actuatormodel |
AT, AW serie enkel- en dubbelwerkende pneumatische actuatoren |
|
Aanvoerdruk |
0.4 -0.7MPa |
|
Luchtbroninterface |
G1/4" , G1/8" , G3/8" , G1/2" |
|
Omgevingstemperatuur |
-30 -+70 graad |
|
Vorm van actie |
Enkelwerkende actuatoren: luchtgesloten (B) - klepstand open (FO) bij ontgassing; luchtopen (K) - klepstand gesloten (FC) bij ontgassing |
|
Dubbelwerkende actuatoren: luchtgesloten type (B) - kleppositiebehoud (FL) bij ontgassing; luchtopen type (K) - kleppositiebehoud (FL) bij ontgassing |
