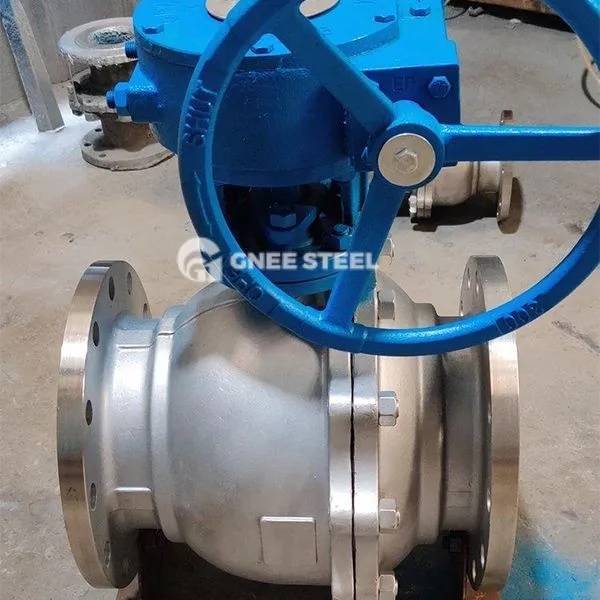

Flense met trennion gemonteerde kogelkleppen

Flens TRUNNION -kogelventiel is een klep waarin het openings- en slotgedeelte (bal) wordt aangedreven door de klepsteel en roteert rond de as van de klepsteel. Deze klep wordt meestal gebruikt om de vloeistofstroom in de pijpleiding te regelen en kan worden geopend of gesloten door 90 graden te roteren.

‌Main structuur‌

‌Valf Body and Ball: de kleplichaam is meestal gemaakt van gegoten staal (WCB), roestvrij staal (304/316L) of gesmeed staal, en het oppervlak van de bal is een harde legering om de slijtvastheid te verbeteren.
De bal wordt bevestigd door bovenste en onderste lagers om te voorkomen dat de middelgrote druk de bal duwt om te bewegen en het bedieningskoppel te verminderen.
‌ SEALENDE COMPONENTEN‌:
‌Dual klepstoelontwerp: twee onafhankelijke klepstoelen bevinden zich aan beide zijden van de bal, ter ondersteuning van bidirectionele afdichting en middelgrote isolatie.
‌ Fire proof Structure‌: In het geval van een brand vormt de brandwerende afdichtring een metalen afdichting met de bal, die voldoet aan de API 607 ​​-standaard.



Flense met trennion gemonteerde kogelkleppen



Toepassingen
Lange afstand pijpleidingen: grote diameter (dn 600+) olie en gas, waterpijpleidingen, geschikt voor hoge drukomgevingen boven klasse 600.
Petrochemisch: hogedrukreactoren, stoompijpleidingen op hoge temperatuur en corrosieve media-controle.
Industriële apparatuur: ketelsystemen, deeltjesbevattende slurry transport en brandbeveiligingspijpleidingen.
Selectie- en onderhoudsaanbevelingen

Selectiepunten
High-druk scenario's: gesmede stalen kleplichaam + harde afdichting (zoals stellietlegering) heeft de voorkeur.
Corrosieve media: 316L roestvrijstalen kleplichaam + fluorubberafdichtingsring.
Vereisten voor brandbeveiliging: Ontwerp van brandbeveiliging afdichtingsring moet voldoen aan de API 607 ​​-normen.
Onderhoudsaanbevelingen
Regelmatige smering: injecteervet hoge temperatuur in de klepsteel en het dragen van elke 6 maanden om jammen te voorkomen.
Afdichtingsdetectie: controleer de klepstoelslijtage elk jaar onder hogedrukomstandigheden en vervang de veer- of afdichtingsring in de tijd.
