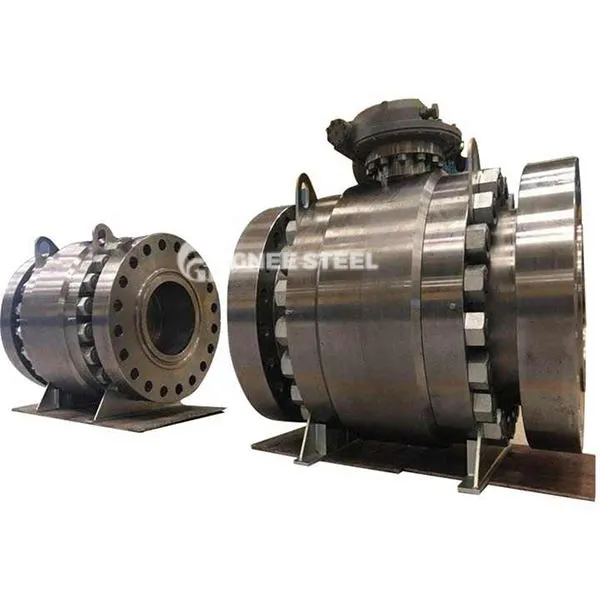

Gegoten stalen tunnion gemonteerde kogelventiel

Gegoten stalen trennion -kogelventiel is een vaste kogelventiel. De bal is bevestigd aan het midden van het kleplichaam door de bovenste en onderste assen. Onder de gemiddelde druk beweegt de drijvende klepstoel en drukt de bal om tweewegafdichting te bereiken. Het is speciaal ontworpen voor hogedruk-, grote diameter en langeafstandspijpleidingen.

‌Main structuur‌

‌Vals lichaam en bal:
De kleplichaam is gemaakt van gegoten staal (WCB), roestvrij staal (304/316L) of gesmeed staal, en het oppervlak van de bal is een harde legering om de slijtvastheid te verbeteren.
De trennion (bovenste en onderste assen) fixeer de bal om de balverplaatsing te voorkomen en het operationele koppel te verminderen.
‌Seal Assembly‌:
‌ Blokkeerklepstoel: aangedreven door de middelgrote druk, wordt de bal gedrukt om een ​​zelfstof te vormen, die tweerichtingsafdichting ondersteunt.
‌FireProof Design‌: In het geval van een brand vormen de klepstoel en de kleplichaam een ​​metalen afdichting (in overeenstemming met API 607 ​​-standaard) ‌.

Lichaamsmateriaal: koolstofstaal, roestvrij staal, legeringsstaal, duplex staal, etc.

Boute motorkap en gesplitste body, vaste bal erin

Blow-out Proof STEM en Fire-Safe Design

Lage emissiepakking en antistatisch ontwerp

Zachte afdichting of harde afdichting volgens het verzoek van de klant

Volledige poort of verminderd poortontwerp

Groottebereik: NPS 2 "~ 40"; DN50 ~ DN1000

Drukbeoordeling: Klasse 150 ~ Klasse 1500; PN16 ~ PN100

Eindtype: RF, FF, RTJ, BW

Werkwijze: wormwiel, sleutelmoer, elektrisch, pneumatisch, etc.



Gegoten stalen tunnion gemonteerde kogelventiel



Toepassingen ‌

‌Petrochemical Industry‌: hogedruk ruwe olie/aardgaspijpleiding afsluiting en reactor medium control‌. ‌Long-afstand pijpleiding‌: grote diameter (dn 600+) water- en gastransmissieprojecten, geschikt voor klasse 600 en hoger hoger drukomgevingen‌. ‌ Industriële apparatuur‌: ketelstoompijpleidingen, deeltjesbevattende slurry transport‌. ‌
Voordelen‌

‌ Betreffende afdichting‌: bidirectioneel afdichtingsontwerp, leksnelheid kleiner dan of gelijk aan 0. 01ml/min‌. ‌ Lange Life‌: de openings- en sluitingsleven van de harde afdichtingstructuur overschrijdt 100, 000 maal, en de vervangende cyclus van de zachte afdichting is 3 ~ 5 jaar. ‌ Flexibele installatie‌: geen stroomrichtingsbeperkingen, kunnen horizontaal of verticaal worden geïnstalleerd ‌
