Gesmeed 3- Way Ball Valve Beschrijving
Gesmeed drieweg kogelklep verwijst naar een speciale kogelventiel waarvan de kleplichaam wordt gevormd door het smedenproces (anders dan gegoten kleplichaam) . Het heeft een hogere materiaaldichtheid en druksterkte en is geschikt voor harde werkomstandigheden met hoge temperatuur, hoge druk, sterke corrosie of hoge reinheid eisen .} . .
Voordelen
1. Hoge sterkte en drukweerstandsprestaties
FOORDENDE DENSITEIT VOORDELING
Het smeedproces elimineert gietporiedefecten, verhoogt de materiaaldichtheid met 15%en heeft een hogere treksterkte;
De druklagercapaciteit kan class 900 (90 mpa) bereiken, dat geschikt is voor ultrahoge drukolie en gaspijpleidingen .
Low Temperatuur Taaiheid Garantie
Gesmeed staal (zoals ASTM A350 LF2) wordt cryogeen behandeld, met een impactsenergie van groter dan of gelijk aan 40J bij -196 graad, en is bestand tegen bros bros met lage temperatuur .
2. verbeterde afdichtingsbetrouwbaarheid
metal hard afdichting aanpassingsvermogen
Het smeedoppervlak heeft een hoge afwerking (RA kleiner dan of gelijk aan 0,8 μm) en wordt gekoppeld aan wolfraamcarbide gecoate bollen om class VI afdichting te bereiken;
De afdichtingsleven wordt 3 keer verlengd onder hoge temperatuuromstandigheden (450 graden) (vergeleken met gegoten kleplichamen) .
Bidirectionele druk Zelfbalancering
Dual Piston Effect Klep Seat Design, nul lekkage (leksnelheid kleiner dan of gelijk aan 10⁻⁶ mbar · l/s) wanneer het voorwaartse en omgekeerde drukverschil kleiner is dan of gelijk is aan 10mpa .
3. Voordelen van structurele optimalisatie
Compact en lichtgewicht ontwerp
Onder hetzelfde drukniveau is de gesmede stalen kleplichaam 30% lichter dan het gietkleplichaam, waardoor de installatieruimte wordt bespaard; Top gemonteerde structuur: het is niet nodig om de pijplijn te ontmantelen voor onderhoud, en online vervanging van afdichtingen duurt minder dan 30 minuten . Endhanced Safety Protection
De gesmede klepstam uit één stuk elimineert het risico van breuk en voldoet aan de API 607 brandwerende certificering (geen lekkage na 30 minuten brand na 650 graden);
Anti-statisch apparaat (weerstand kleiner dan of gelijk aan 10Ω) voorkomt dat vonken vlambare media bedienen .
Gesmeed 3- Way Ball Valve Specificatie
Specificatie
Valve Body Smeingproces
Materiaal: koolstofstaal (A105), roestvrij staal (304/316L) of legering op basis van nikkel (zoals N6);
Voordelen: smeden elimineert casting poriedefecten, en de lagerdruk kan klasse 900. bereiken
Ball- en stroomkanaalontwerp
T-type structuur: drie poorten zijn orthogonaal om afleiding, samenvloeiing of middelgrote omschakeling te bereiken (zoals olieratio);
L-type structuur: slechts twee poorten zijn verbonden, gewijd aan het schakelen van de stroomrichting (zoals het schakelen van het koelwaterkanaal);
Het oppervlak van de bal door gat is gehard (zoals wolfraamcarbide -spuiten), en de slijtvastheid wordt 2 keer verhoogd .
Afdichtsysteem
Klepstoel: polytetrluorethyleen (PTFE) wordt gebruikt voor normale temperatuur, verbeterde PEEK/PPL wordt gebruikt voor hoge temperatuur; Metalen harde afdichting wordt gebruikt voor ultrahoge druk;
Top gemonteerd ontwerp: de klepstam en de bal zijn gesmeed als geheel, en kunnen tijdens onderhoud worden gedemonteerd en geassembleerd tijdens onderhoud .
Drive -modus
Handmatig, pneumatisch (ATEX-gecertificeerd) of elektrisch, responssnelheid kleiner dan of gelijk aan 0 . 5 seconden (noodafsnijdingsconditie).
Productie- en testvereisten:
Materiaal certificering: - Smeedstukken voldoen aan ASTM A105 (koolstofstaal) of A182 (roestvrij staal);
- Bied het materiaaltraceerbaarheidsrapport en warmtebehandelingsrecords
Seal Test: - Lage drukafdichting (0,6 MPa) lekkagesnelheid kleiner dan of gelijk aan ISO 5208 Klasse V;
- Hoge drukafdichting (1,1 keer nominale druk) Zero zichtbare lekkage
performance test: - 2000 drukopening en sluitingscycli (geen jamming/lekkage);
-Anti-statische test (stam-ball-weerstand kleiner dan of gelijk aan 10Ω)
Special Certification: - API 6D (pijplijnklep);
- API 607 Brandbeschermingscertificering (verplichte vereiste voor de petrochemische industrie)
Toepassingen
| Industrie | Applicaties | functie |
|---|---|---|
| Petrochemisch | Ruwe olie proportionerende, katalytische barstpijpleiding | Controleer precies de mengverhouding van media om reactorcokes te voorkomen |
| Energie en elektriciteit | Diversie van stoomsysteem, ketelvoedingswateromschakeling | Zorg voor betrouwbare stroomafsnijding onder hoge temperatuur en hoge drukomstandigheden (drukweerstand groter dan of gelijk aan 25MPa) |
| Metallurgische industrie | Hoogovenkoelwatercirculatiesysteem | Schakel snel watercircuits in om te voorkomen dat koelonderbrekingen oververhitting van apparatuur veroorzaken |
| Fine chemicaliën | Corrosieve mediverdeling (zuur/alkali -pijpleidingen) | Gesmeed kleplichaam heeft 50% hogere corrosieweerstand, waardoor het risico op lekkage wordt geëlimineerd |

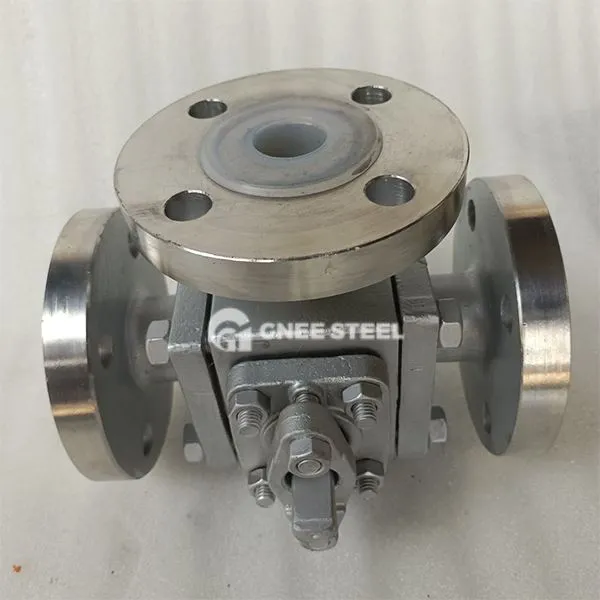

Gesmeed 3- Way Ball Valve
Verpakkings- en transportspecificaties
packing -vereisten
Klepdiameter kleiner dan of gelijk aan DN100: houten doos bekleed met vochtbestendig oliedeksel, flensoppervlak uitgerust met plastic beschermdekking;
Klepdiameter ＞ DN100: frame houten doos gefixeerd, kleplichaam gesuspendeerd om botsing te voorkomen .
Transportmark
Boxmarkering: "Upward" "vochtbestendig" markering en klepmodel, drukniveau;
Bijgevoegde documenten: verpakkingslijst, conformiteitscertificaat, materiaalrapport, testcertificaat (inclusief API/ISO -certificering)
