Volledige boring Trunnion gemonteerde kogelventiel

Volledige boring Trunnion gemonteerde kogelventiel is een soort kogelventiel met excentrieke balontwerp en trunnion -aandrijving als de kernstructuur, het volledige boringstroompad is hetzelfde als de binnendiameter van de pijpleiding, die geschikt is voor hoge viscositeit, die deeltjes bevat en de ernstige omstandigheden snel worden geopend, breed gebruikt in petroleum, chemisch, natuurlijke gas en andere industrie.

Structuur

Kerncomponenten:

• TRUNNION EN BALL:

TRunnion voor het excentrieke asontwerp, aangedreven door de kogelrotatie om pre-verplaatsing te produceren, de slijtage van het afdichtingsoppervlak te verminderen; Baloppervlakspiegel polijsten, volledig boringontwerp om ervoor te zorgen dat het stroompad zonder krimp.

• Kleplichaam en stoel:

De kleplichaam is gemaakt van gegoten staal of roestvrij staal en het interne kanaal is gelijk aan de diameter van de pijpleiding; De klepstoel is van zwevend ontwerp en de afdichting wordt gevormd door de bal door de veer of gemiddelde druk te drukken.

• Drijfapparaat:

Trunnion externe wormwiel, pneumatische of elektrische actuator, ondersteunen 90 graden snelle opening en sluiting.
Hulpstructuur:

• Vuur- en explosieverdicht ontwerp: stam antidisengagementstructuur, metalen afdichting redundantie, aanpassen aan hoge temperatuur en hogedrukomgeving.
• Antistatisch apparaat: door de lente- en balcontact met de export van statische elektriciteit, om de explosie van gevaarlijke media te voorkomen.

• Nominale diameter (dn): dn 50- dn1200 (groot mondtype), het full-through stroompad is hetzelfde als de binnendiameter van de pijp.
• Drukbeoordeling:
• Conventionele modellen: klasse 150- class900 (Amerikaanse standaard), pn 16- pn40 (Europese standaard).
• Hoge druk aangepast: tot Class2500 (42MPa), geschikt voor diepe putgaswinning of hogedrukoverdracht.
• Verbinding: flensverbinding (standaard of uitgebreide flens), klemtype of lastype.

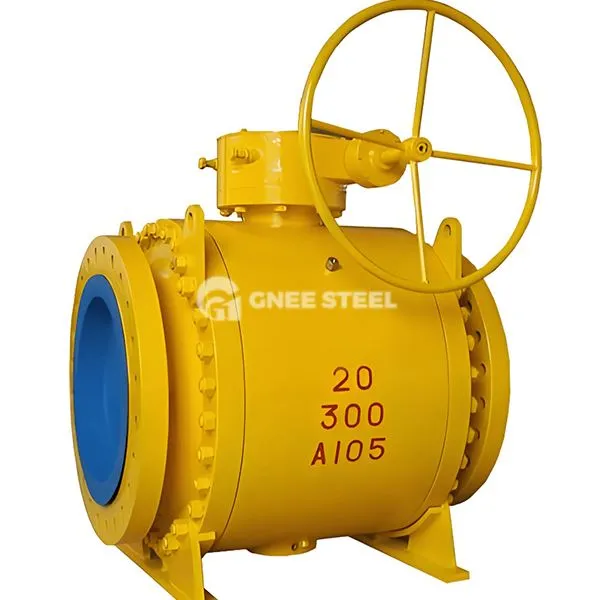

GNEE VOLLEDIGE BORE TRUNNION gemonteerde kogelventiel



Functies en voordelen

• Lage stroomweerstand en hoge stroomcapaciteit: Volledig boringontwerp vermindert de gemiddelde weerstand, dicht bij de stromingsweerstandscoëfficiënt van rechte buis, geschikt voor scenario's met hoge stroom.
• Wear-resistent en lang leven:

De bal en stoel zijn bedekt met harde legering of nikkelgebaseerde legering, die bestand is tegen het schuren van media die deeltjes en vezels bevat.
De excentrieke trennionstructuur vermindert het openen en sluiten van wrijving, de afdichtingsoppervlak levensduur wordt met meer dan 30%verhoogd.

• Betrouwbare afdichting:

Ontwerp met dubbele afdichting (metaal/zachte afdichting), om nullekkage te bereiken, is het vacuümsysteem van toepassing.
Drijvende stoelcompensatiestructuur, past zich automatisch aan aan de vervorming veroorzaakt door temperatuur- of drukveranderingen.

• Handige werking:

Rotatie van 90 graden openen en sluiten, laag koppel (slechts 60% van de gewone kogelkleppen), ondersteuning voor externe automatiseringsregeling.

Toepassingen

• Olie en gas:

Oliebron gas extractiesysteem, langeafstandspijpleiding hogedrukafsnijding, zwavelhoudende aardgasregeling.

• Chemical & Pharmaceutical:

Hars met hoge viscositeit, katalysatorhoudende slurry, corrosief zuur en alkali-mediatransport.

• Metallurgie en elektriciteit:

Stoompijpleiding op hoge temperatuur, kolenstof en asbehandeling, circulerend watersysteem.

• Milieubescherming en gemeentelijk:

Afvalwaterbehandeling die vaste deeltjes bevat, slib transportpijplijn

• Media Aanpassingsvermogen: het enige kleptype dat tegelijkertijd een hoge viscositeit, deeltjes- en hogedrukafdichtingsbehoeften kan aanpakken, waardoor mediakristallisatie of verstopping wordt vermeden.
• Economie: Volledig boringontwerp vermindert het pompen van energieverbruik, lagere onderhoudskosten dan poort- of bolkleppen.
• Veiligheid: vuur, explosie en antistatisch ontwerp in overeenstemming met API 607/6FA en andere veeleisende normen.
