Parallelle dubbele schijfpoortklep Beschrijving
Parallelle dubbele schijfpoortventiel (ook bekend als Parallel Double Gate Gate Valve) is een soort klep die opent en sluit door de verticale beweging van twee parallelle poorten, speciaal ontworpen voor de cut-off controle van hogedruk, high-flow of onzuiverheid-bevattende media's en geschikt is voor petroleum, chemisch, elektrisch vermogen en andere industriële scenario's. De kernstructuur volgt API 600 en GB/T 12234 -normen, met een elastische afdichting met dubbele poort en lage stroomweerstand.
Specificatie
Nominale diameter: DN50 ~ DN1200 (gemeenschappelijk bereik), volledig boringontwerp om de drukval te verminderen.
Drukbeoordeling:
Amerikaanse standaard: klasse 150- class2500 (tot 42MPa).
Europese standaard: PN 10- PN420.
Toepasselijke temperatuur: -196 graad (diep koud) tot +550 graad (stoom met hoge temperatuur).
Verbinding: flens (ANSI/DIN -standaard) of lassen, geschikt voor hogedrukpijpleidingen.

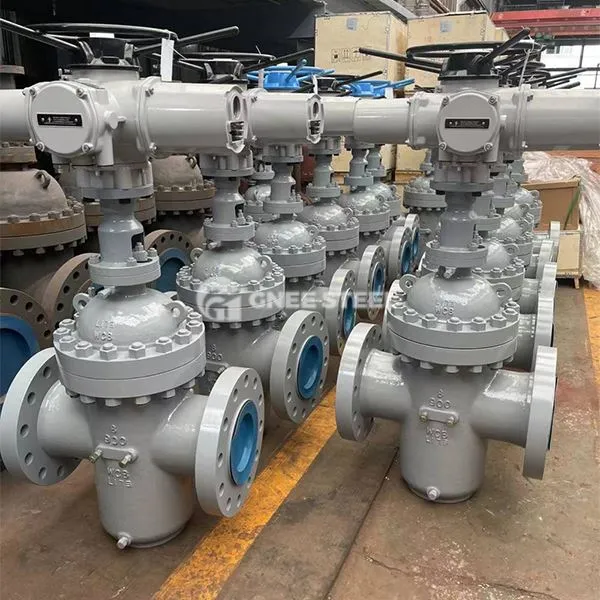

GNEE PARALLEL DUBBELDE DISC GATE KLEP
Parallelle dubbele schijfpoortklep Installatiehandleiding
I. Voorbereiding vóór de installatie
Apparatuurinspectie:
Controleer of het kleplichaam, de poort en het afdichtoppervlak vrij zijn van schade, bevestig dat de actuator (handmatig/elektrische) overeenkomt met de klep en de bedradingsterminals intact zijn.
Controleer of de klepspecificaties (DN, drukniveau) en pijplijnparameters consistent zijn.
Gereedschap en materialen:
Bereid flensbouten, afdicht pakkingen (grafietmetaalwikkelpakking wordt aanbevolen), vet, sleutel, niveau enzovoort.
II. Installatierichting en positionering
Verticale installatievereisten:
Stamrichting: moet verticaal worden geplaatst, handwiel of actuator bevindt zich bovenaan om ervoor te zorgen dat de parallelle beweging van de poort niet wordt verstoord door de zwaartekracht.
Flensuitlijning: parallelle uitlijning met de pijpleidingflens om vervorming van het kleplichaam te voorkomen als gevolg van geforceerde installatie (gekalibreerd met een niveau).
Bypass -klepconfiguratie (indien aanwezig):
Vóór de installatie is het noodzakelijk om de bypass-klep te openen om het drukverschil tussen de inlaat en uitlaat in evenwicht te brengen en de openingsweerstand te verminderen (van toepassing op hogedruksystemen).
Iii. Installatiestappen
Flensaansluiting:
Plaats de klep tussen de twee flenzen, plaats de bouten en draai ze aanvankelijk vast om de flensparallellisme te corrigeren en verwijder vervolgens de klep.
Las de flens op de pijpleiding om ervoor te zorgen dat de lasslak niet in de klepholte valt (moet de binnenmuur schoonmaken na het lassen).
Klepbevestiging:
Terug om de klep te installeren, volgens de diagonale volgorde in 3 keer gelijkmatig de bouten gelijktijdig vastharden (uiteindelijke koppel volgens de standaardvereisten).
Volledige boorkleppen moeten controleren of de binnendiameter van de pijpleiding groter is dan of gelijk is aan de binnendiameter van de klep, om interferentie tussen de vlinderplaat en de pijpleiding te voorkomen.
Actuatorbedrijf:
Na het bedraden van de elektrische/pneumatische actuator, open deze handmatig naar 50% openingsdiploma en bekrachtig deze vervolgens om te verifiëren dat de openings- en slotrichting consistent is met de indicatie.
Test de full-treek schakelactie om ervoor te zorgen dat er geen jamming is (moet de ruimte reserveren voor thermische uitbreiding van de klepsteel)
