Gesplitste kogelkranen bestaan uit een kleplichaam dat is verdeeld in twee of meer delen, die vervolgens via een flensverbinding rond een kogel worden geschroefd. Deze kleppen vinden toepassingen in industrieën zoals olie- en gasproductie, transport, distributie, verwerking, chemische en petrochemische raffinage. Vanwege de mogelijkheid om het lichaam te scheiden voor eenvoudige toegang tot interne componenten, worden gesplitste kogelkranen geprefereerd in scenario's waarin periodiek kleponderhoud noodzakelijk is vanwege de aard van de media of omgevingsomstandigheden.
Specificatie kogelkranen met gespleten behuizing
| Maatbereik | Lichaamsmaterialen |
| 2″- 48″(50mm-1200mm) | Koolstofstaal, roestvrij staal, koperlegering, gelegeerd staal, enz. |
| Temperatuurbereik | Stammateriaal |
| -196 tot 400 graden | Roestvrij staal |
| Drukclassificaties | Uitschakelclassificatie |
| Klasse 150 tot Klasse 2500, PN 2,5 tot PN420, 10K-20K | Geen lekkage |
| Balmaterialen | Lichaamsstijl |
| Koolstofstaal, roestvrij staal, koperlegering, gelegeerd staal, enz. | Dubbel geflensd, stomplas |
| Ontwerpstandaard | Flensboren |
| API608, API6D, EN1983, ISO17292, GOST | ASME B16.5, EN 1092-1, GOST 33259 |
| Teststandaard | Certificeringen |
| API 598,EN12266-1,ISO 5208 | API 6D, CE, EAC, SIL3, ISO 19001, API 607, API 6FA |
| Oog in oog | Vluchtige emissies |
| API 6D,ISO 5752,ASME B16.10,EN558-1 | ISO-waarde 158484-1 |
| Toepassingen | Operatie |
| Olie- en gaspijpleidingen, offshore-platforms, onshore-terminals, noodstops, isolatie van zuig- en persleidingen, blokkering en bypass, pomp-, compressie- en herinjectie-eenheden, meetstations, pig traps, overspanningsbeveiligingsskids, isolatie van ontkoling, ondergrondse diensten, diensten voor geproduceerd water (pekel) | Lier, wormwiel, elektrisch, pneumatisch, enz. |
| Zittingmaterialen | |
| PTFE, RPTFE, PCTFE, NYLON, DEVLON, PEEK, enz. (zachte zitting) | Coating STL, TCC, NI55, NI60, enz. (Metalen zitting) |

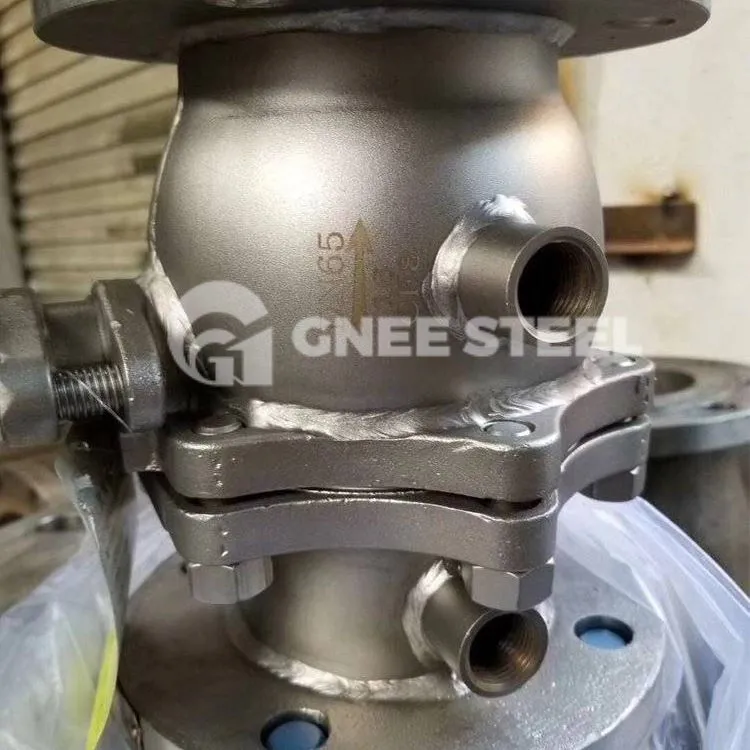

Kogelkranen met gespleten behuizing
Wat zijn de voordelen van split kogelkranen?
Het meest voor de hand liggende voordeel van split kogelkranen is het gemak van onderhoud: twee of drie flensdelen kunnen worden gescheiden om toegang te bieden tot het interieur. De klep kan worden gereinigd en onderhouden zonder deze uit het leidingsysteem te verwijderen, waardoor de levensduur van de klep wordt verlengd en de fabriek kosten voor vervanging bespaart. Split kogelkranen worden vaak geselecteerd voor ANSI-flensleidingen, die vereist of gewenst zijn in bepaalde leidingsystemen.
Wat zijn de nadelen van split kogelkranen?
Hoewel split kogelkranen gemak bieden in termen van onderhoud, zijn ze niet de juiste keuze voor alle toepassingen. Split kleppen zijn over het algemeen duurder dan standaard kogelkranen. Een- of tweedelige kogelkranen zijn mogelijk geschikter voor minder veeleisende toepassingen waarbij de klep vele jaren mee kan gaan voordat deze kapotgaat. Bovendien zijn split kleppen meestal alleen verkrijgbaar met ANSI geflensde leidingaansluitingen, dus ze zijn niet compatibel met andere aansluitnormen.
