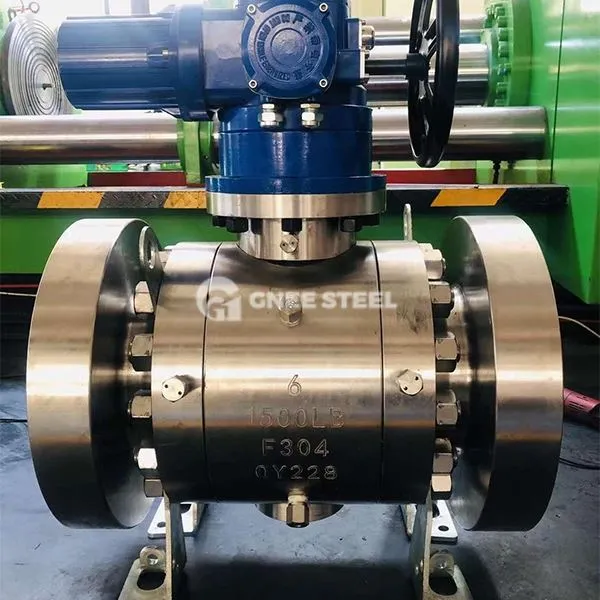

Hoge druk gesmede kogelventiel
video
Hoge druk gesmede kogelventiel

Hoge druk gesmede kogelventiel

Hoge druk gesmede kogelkleppen met het smedenproces van hoge sterkte, volledige diameter lage stromingsweerstand en multi-scene afdichtingsvoordelen, worden de kernbesturingsapparatuur voor petroleum-, chemische en andere hogedrukpijplijnsystemen, met name geschikt voor extreme druk, temperaturen of mediaveiligheidsvereisten van harde werkomstandigheden {.}} {.}
Aanvraag sturen
Praat nu

Hoge druk gesmede kogelventielbeschrijving



Hoge druk gesmede kogelventiel is een type kogelventiel vervaardigd door het smeden, door middel van hoge temperatuur en hogedruk smolling om de dichtheid en sterkte van het materiaal te verbeteren, het is geschikt voor het openen en sluiten van hogedrukpijpleidingensystemen zoals olie, aardgas, stroomregulering en media-isolatie .}

Structuursamenstelling

  • Kleplichaam en motorkap:

Gesmeed staalmateriaal (zoals ASTM A105, F316), drie-lichaamssplitstructuurontwerp, gemakkelijk te demonteren en te onderhouden .
BRANDBROEFTE STRUCTUUR ONTWERP, EXTREME HOOG TEMPERATUUR kan nog steeds afdichtingsprestaties behouden .

  • Bal en stoel:

Het oppervlak van de bal is een spiegel gepolijst, volledig boringontwerp (stroomweerstand dicht bij rechte pijp), gemaakt van roestvrij staal of harde legeringscoating .
De klepstoel neemt metalen harde afdichting (op nikkel gebaseerde legering) of zachte afdichting (PTFE) aan, aanpassen aan hoge druk, hoge temperatuur of corrosieve media .

  • Klepstam en actuator:

Lagere gemonteerde anti-ontzettingsklep STEM, omgekeerde afdichtingsstructuur om media-lekkage te voorkomen .
Ondersteuning handmatige wormwiel, pneumatische, elektrische of vloeibare koppelingsbewerking .

Hoge druk gesmede kogelventielspecificatie



Nominale diameter (DN)

  • Standaardbereik: DN15 ~ DN200 (sommige modellen ondersteunen DN50 ~ DN1200 grote diameter)
  • Gemeenschappelijke specificaties: 1/4 inch ~ 2 inch (overeenkomend met DN6 ~ DN50)

drukniveau

Nominale druk (PN):

  • Conventionele modellen: PN10.0 ~ PN32.0MPA (sommige tot 42MPa)
  • American Standard Grade: ANSI 600, 900, 1500 lbs .
  • Werkdruk: de hoogste ondersteuning 207Bar (ongeveer 21mpa)

verbindingsmethode

  • Verbinding met schroefdraad: NPT, BSPT, DIN en andere standaarddraden
  • Flensaansluiting: standaardflens of vergrote flens (wanneer volledig jaseted ontwerp)
  • Lassen / ferruleaansluiting: voor scenario's met een kleine diameter hogedrukken (zoals DN15 ~ DN50)

Toepasselijke temperatuur en medium

Temperatuurbereik: -29 graad ~ 550 graden (conventionele modellen voor -20 graad ~ 232 graden)
Toepasselijk medium:

  • Algemeen type: water, stoom, olie, aardgas
  • Speciaal type: slurry met vaste deeltjes, corrosieve gassen/vloeistoffen (moet bij het roestvrijstalen of carbidemateriaal passen)

Structuur- en ontwerpparameters

  • Klep lichaamsmateriaal:

Koolstofstaal (ASTM A105), roestvrij staal (304/316), gesmede staal

  • Afdichtingsvorm:

Zachte afdichting: versterkte polytetrluorethyleen (PTFE / PEEK), temperatuur kleiner dan of gelijk aan 232 graden C
Metalen afdichting: nikkelgebaseerde legering of harde coating, hoge temperatuur / hogedrukweerstand

  • Drijfmethode:

Handleiding (wormwiel/handvat), pneumatisch, elektrisch

vorm- en installatiekarakteristieken

  • Stroompadontwerp: volledige door diameter (stroomweerstand dicht bij de rechte pijp) of verminderd (voor kleine stroomregeling)
  • Structuurlengte: volgens de verschillende diameter komt het bereik van 90 mm ~ 530 mm (zoals DN15 overeen met 90 mm, DN200 komt overeen met 530 mm)
  • Brandwicht ontwerp: klepstam Anti-detacheringsstructuur, metalen afdichting Vuurvrije redundantie .

GNEE hogedruk gesmede kogelventiel

High Pressure Forged Ball Valve
High Pressure Forged Ball Valve
High Pressure Forged Ball Valve

Functies en voordelen

  • Hoge sterkte en betrouwbaarheid:

Smeedproces verbetert de treksterkte en de impactweerstand van het materiaal, geschikt voor hogedrukomgevingen boven 42MPa .
Brandwicht en antistatisch ontwerp, veilige werking onder extreme werkomstandigheden .

  • Uitstekende afdichtingsprestaties:

Dubbele afdichtingsoppervlakstructuur (metaal-tot-metaal/zachte afdichting), om nullekkage te bereiken, kan het vacuümsysteem ook worden gebruikt .
Het afdichtoppervlak is bestand tegen erosie en handhaaft hoge afdichtingsprestaties na langdurig gebruik .

  • Gemak en economie:

Snel openen en sluiten met 90 graden rotatie, laag bedieningskoppel en afstandsbediening .
De stroomweerstand is erg klein en vermindert het energieverbruik; Onderhoudskosten zijn lager dan poort- of bolkleppen .



Toepassingen

  • Energietransmissie: olie, aardgas langeafstand pijpleiding en stadsgassysteem .
  • Chemisch en elektrisch vermogen: hogedrukstoom-, zuur- en alkali-media en circulerende waterregeling met hoge temperatuur .
  • Speciale werkomstandigheden: zuurstof, waterstofperoxide, ethyleen en andere gevaarlijke mediapijplijn .

Waarom kiezen voor hoge druk gesmede kogelventiel



  • Gemiddeld aanpassingsvermogen: het enige kleptype dat tegelijkertijd kan voldoen aan de hoge druk, hoge temperatuur, sterke corrosie en gevaarlijke mediabesturing .
  • Lang levensontwerp: smeden materiaal vermoeidheidsweerstand, afdichtingsstructuur slijtvast, vermindert de frequentie van vervanging .
  • Veiligheid: vuur-, explosie- en antistatische kenmerken in overeenstemming met de veiligheidsnormen met een hoog risico-industrie .
