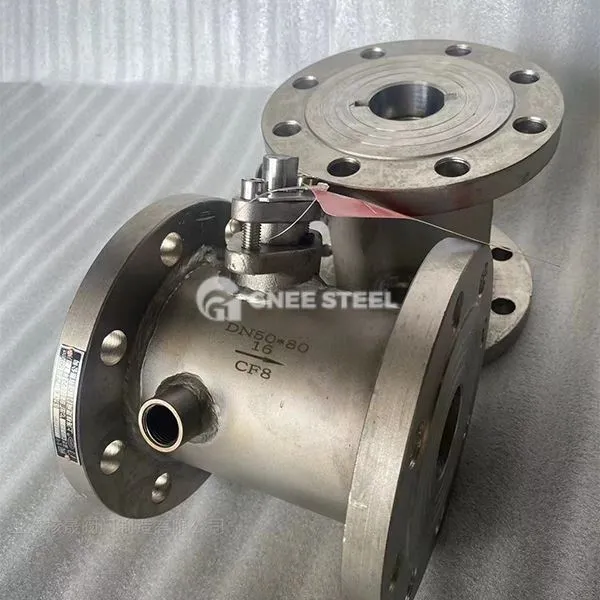

Jacketed Ball Falp Beschrijving
Jacketed ball valve is an ordinary ball valve on the basis of increasing the jacket layer of special valves, through the jacket layer into the hot medium (steam, hot water) or cold media (cold water, refrigerant) to maintain the temperature of the medium to prevent high viscosity, easy to crystallise or need constant temperature transport medium solidification or deterioration, suitable for chemical industry, petroleum and other scenes that require temperature control.
Componentstructuur
- Jacketlaag: het externe sandwich dat de kleplichaam afloopt, het materiaal is meestal legeringsstaal of roestvrij staal en de temperatuur wordt aangepast door de circulatie van de import en export van warmtemedium.
- Kleplichaam en motorkap: de hoofdstructuur, de interne doorgang is dezelfde als de gewone kogelventiel, de jas kan een deel of de hele kleplichaam bedekken (gedeeltelijk jaseted/volledig jaset).
- Bal- en klepstoel:
- Het polijsten van de baloppervlakspiegel en de klepstoel om een afdichtingsvaart te vormen, het materiaal is roestvrij staal of koolstofstaal vergulde carbide.
- De klepstoel neemt PTFE, gemodificeerde PTFE of metalen afdichting aan, aanpassing aan een hoge of lage temperatuuromgeving.
- Drijfapparaat: Ondersteuningshandleiding, elektrische of pneumatische werking, sommige modellen zijn uitgerust met isolatieontwerp van de klepsteel.
- Hulpstructuur: afvoerpoort (om jascondensaat te verwijderen), vergrendelingsschroef (om de jas te repareren).
Specificatie
- Nominale diameter: dn 40- dn1200, volledig boringontwerp om de stroomweerstand te verminderen.
- Drukniveau: klasse 150- Class900, hogedrukmodel kan 42MPa bereiken.
- Jacketvorm:
- Gedeeltelijk jaset: alleen het midden van de kleplichaam bedekken, is de flengrootte consistent met de standaardklep.
- Volledige jas: bedek de kleplichaam en flens, moet de flengrootte vergroten die bij de jas past.
- Verbinding: flensaansluiting (standaard of vergrote flens), klemtype.
Kabeltje kogelventiel
Functies en voordelen
- Nauwkeurige temperatuurregeling: de jaslaag handhaaft de temperatuur van het medium door het thermische medium te circuleren, waardoor kristallisatie of stolling wordt voorkomen.
- Betrouwbare afdichting: PTFE afdichtring of metalen harde afdichting om nullekkage, breed temperatuurweerstandsbereik te bereiken (-196 graad tot 550 graden).
- Anti-corrosie en slijtvast: roestvrijstalen kleplichaam en carbide-coating om zich aan te passen aan corrosieve, deeltjesbevattende media.
- Compacte structuur: het volledige jasontwerp is klein in grootte en licht in gewicht, gemakkelijk te installeren en te onderhouden.
- Handige werking: 90 graden rotatieopening en sluiting, lage koppelstation, ondersteuning voor snelle aanpassing.
Toepassingen
- Petrochemical: transport van zware olie, asfalt, hars en andere media met een hoge viscositeit.
- Voedsel en farmaceutisch: constante temperatuurregeling van siroop, vet, grondstoffen voor geneesmiddelen, enz.
- Metallurgische energie: stoompijpleiding op hoge temperatuur, kolenstof en asbehandeling.
- Milieubescherming en gemeentelijk: afvalwaterbehandeling die kristallijne deeltjes, verwarmingsnetwerk bevat.
Productenbeschrijving
- Waarom kiezen voor een jacketbalklep
- Gemiddeld aanpassingsvermogen: het enige type klep dat tegelijkertijd het probleem van het transport van zeer viskeuze, gemakkelijk gekristalliseerde en temperatuurgevoelige media kan oplossen.
- Veiligheid: jaseted ontwerp om het risico op blokkade of lekkage te voorkomen als gevolg van temperatuurveranderingen in het medium.
- Economie: vermindert de behoefte aan pipeworkverwarming, het verminderen van energieverbruik en onderhoudskosten.
- Lang leven: zelfreinigend stroompad en slijtvaste afdichtingsstructuur verlengen de levensduur aanzienlijk.
