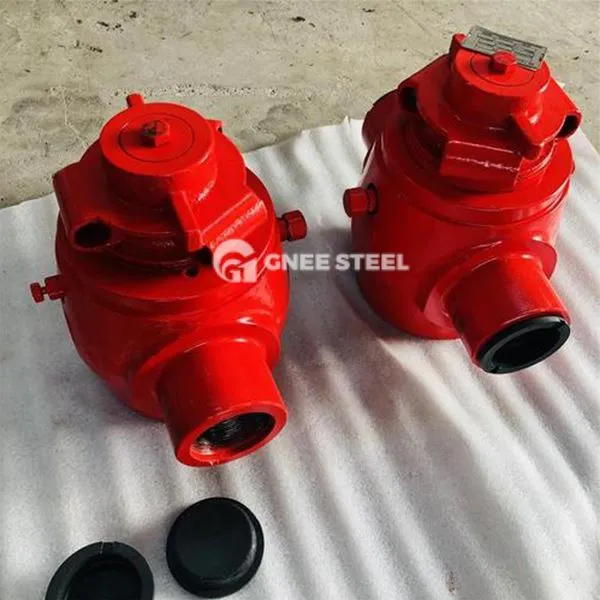

Hogedrukplugklep

Hogedrukplugklep is een speciaal groter dan of gelijk aan PN4 . 0MPa (klasse 300) boven de hoge drukwerkomstandigheden van de roterende afgesneden klep, waarvan de kern het conische of cilindrische plug lichaam moet roteren om het medium te regelen en uit en uit.

Structurele kenmerken
Versterkte klep lichaamsontwerp
Integrale gesmede koolstofstaal/legeringsstaalkleplichaam (e . g . wc6, cf8m), wanddikte toegenomen met 30% vergeleken met standaardkleplichaam, drukdragende capaciteit tot pn16 . 0MPA (klasse 900).
Omgekeerde gemonteerde gebalanceerde afdichting
The plug is installed upside down, and the bottom balance hole introduces medium pressure, which pushes the plug close to the valve seat to form a self-reinforcing seal, and the sealing specific pressure is >6 . 0MPA.
Carbide afdichtingsoppervlak
Supersonische spuitoppervlakte wolfraamcarbide (hardheid HRC 65+) of nikkel-fosforlegeringsplating (HRC 58-60), bestand tegen vaste deeltjes in de uitspoeling .
Oliemeersysteem
Geïntegreerd vetinjectiekanaal, regelmatige injectie van afdichtingsvet om de afdichtingskloof te vullen, de penetratie van corrosieve media te blokkeren en het wrijvingskoppel te verminderen .

• Klep lichaamsmateriaal:

Klasse 300 en hoger moet gesmeed koolstofstaal (A105) of legeringsstaal (WC6/F22) zijn;
Corrosieve media hebben austenitisch roestvrij staal nodig (CF8M/316L) .

• SEAL Type:

Hoge drukomstandigheden verplicht metalen harde afdichting (wolfraamcarbide / stellietlegering opduiken);
Afdichtingsoppervlak hardheidseisen groter dan of gelijk aan HRC 58.

• Type verbinding:

Flensverbinding: de implementatie van ANSIB16.5 -standaard (RF/RTJ afdichtoppervlak);
Butt-lasverbinding: de implementatie van ANSIB16 . 25 standaard (dn groter dan of gelijk aan 50 hogedruk pijplijn .).

• Soft SEAL -model: beperkt tot klasse 300 of lager, temperatuur -29 graad ~ 180 graden (PTFE -klepstoel);
• Hard afdichtingstype: bedekkende volledige drukklasse, temperatuur -29 diploma ~ 550 graden (nikkelgebaseerde legeringsventiel stoel) .

•

Hogedrukplugklep



Toepassingen

Olie- en gaswinning
For use in sulphur-containing oil and gas wellhead installations (Class 600) to achieve emergency cut-off at pressures >15 MPa met een responstijd van<3 seconds.
Oliereflaring en chemische industrie
Controle van hoge-temperatuur- en hogedrukreactoren in hydrocracerenplanten (temperatuur 425 graden /druk PN 16 . 0 MPa), waarbij de stroom van waterstofolie-mengsels reguleert.
Pijpleiding over lange afstand
Main line cut-off valve (DN600/Class 600), withstand water hammer impact pressure>10mpa, om pijpleiding -ruptuurongevallen te voorkomen .
Power Energy
SUPERCRITISCHE EENHEID STEAM TRAP SYSTEEM (temperatuur 540 graden), harde afdichtingstructuur om stoomlekkage met hoge temperatuur te voorkomen .

Voordelen

Extreme werkomstandigheden aanpassingsvermogen
De structuur van de harde afdichting is bestand tegen hoge temperatuur van 425 graden en hoge druk van PN16 . 0MPa, ver boven de limiet van de gemeenschappelijke plugklep (PN2.5MPA/180 graden).
Nul lekbeveiliging
Metalen afdichting + vetvulling om ANSI B16 . 104 Klasse VI nullekkage te bereiken, geschikt voor giftige en ontvlambare media (zoals waterstofsulfide).
Lange schuurweerstand Leven
Tungsten carbide coated plugs in sandy media life>100, 000 Times openen en sluiten, meer dan 5 keer die van zachte afdichtkleppen .
Lage onderhoudskosten
Het vetinjectiesysteem kan online worden onderhouden, het is niet nodig om de klep te ontmantelen nadat de afdichting is gedragen, het aanvullen van het afdichtingsvet kan de prestaties herstellen .
