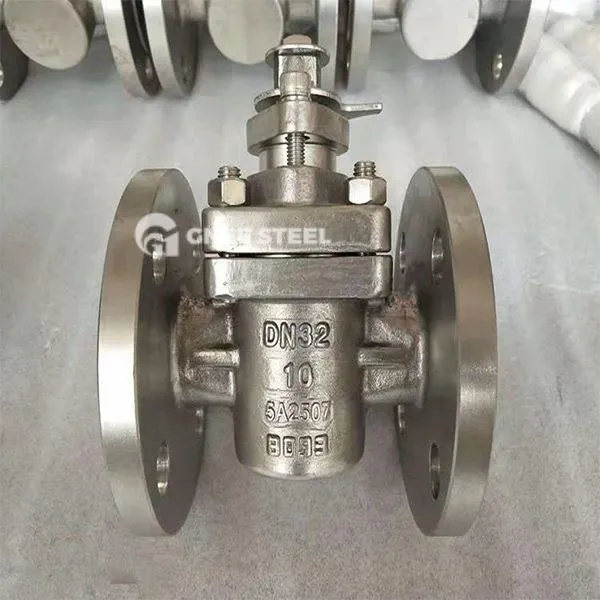

Flensklep

Flens -plugklep is een soort klep door de klepstam te roteren om de pluglichaam (plug) in de kleplichaamrotatie te drijven, om de opening te regelen, te sluiten of de stroom van het vloeistofkanaal te reguleren. Het openings- en slotlid is een cilinder of kegel met een gat, die rond de as draait die loodrecht op het kanaal ligt om het doel van het openen en sluiten van de belangrijkste kenmerken van de kanaal te bereiken, zijn onder meer:
Verbinding: Flens -plugklep Met flensaansluiting, deze verbinding is eenvoudig te installeren en te demonteren, geschikt voor gelegenheden die frequent onderhoud of vervanging vereisen.
Afdichtingsprestaties: plugklep zelf heeft een goede afdichtingsprestaties, kan de media -lekkage effectief voorkomen.
Toepassingsbereik: geschikt voor water, stoom, olie en andere media, een breed scala aan werkdruk en temperatuur.
Structurele kenmerken: Flenzende plugkleppen zijn meestal ontworpen met een vulbox om de afdichting van de klep te verbeteren om de binnenkomst van externe onzuiverheden en interne media -lekkage te voorkomen.

 Specificatie

Grootte: 3 "-- 24"

Temperatuur: 212 F

Ontworpen drukbeoordeling: 175 psi (1/2 "- 12"), 150psi (14 "-24") of op aanvraag

Teststandaard: AWWA C517

Flens boren volgens ANSI B16.1, anderen beschikbaar op aanvraag

Actuator: Worm Gear Manual Actuator, elektrische, pneumatische en hydraulische aangedreven actuatoren

 Toepassingen

Petrochemisch
Controleer het pijpleidingtransport van corrosieve media (zoals zuur, alkali), bestand tegen concentratie kleiner dan of gelijk aan 98% zwavelzuur.
Voedsel en farmaceutisch
Sanitaire roestvrij staal (316L) kleppen worden gebruikt in melk- en sappijpleidingen om te voldoen aan de vereisten van niet-vervuiling.
Waterbehandelingssysteem
Verdeling van de waterstroomrichting in het waterplantnetwerk, drieweg / vierwegstructuur om de hoeveelheid kleppen (zoals X43X-type) te verminderen.
Gasvoorziening
Gaspijpleiding afgesneden klep (DN minder dan of gelijk aan 200), drukweerstand 1,6 MPa, responstijd kleiner dan of gelijk aan 1 seconde.



Flensklep



 Voordeel
Hoge stroomefficiëntie
DC -kanaalontwerp maakt alleen de drukvalcoëfficiënt 0. 15. 15, en de vloeistofweerstand is 50% lager dan die van de poortventiel.
Extreem snel openen en afsluitende snelheid
De schakelactie kan worden voltooid door 90 graden rotatie, en het tijdverbruik is<1 second, which is suitable for emergency cut-off.
Multi-channel integratie
Drie-weg (t-type), vierweg (kruis) structuur om de media-afleiding te bereiken, vereenvoudigt de leidinglay-out.
Lage onderhoudskosten
Plastic beklede plug slijtvaste levensduur van meer dan 50, 000 maal, Soft SEAL Type kan worden vervangen online PTFE-klepstoel.

 Beperking van gebruik
Temperatuur- en drukbeperkingen: Soft afdichtingstype (PTFE) Toepassbare temperatuur kleiner dan of gelijk aan 180 graden, harde afdichtingstype kleiner dan of gelijk aan 425 graden;
Viskeus medium is niet van toepassing: niet van toepassing op hoge viscositeitsvloeistoffen (zoals zware olie).
