Ductile Iron Plug -klep Beschrijving
Ductiele ijzerklep is een klep met ductiel ijzer (QT450, enz.) Als het materiaal van het kleplichaam, door de rotatie van de conische of cilindrische plug met door gaten om de medium afsluiting of afleiding van controle van de klep te bereiken, zijn kernkenmerken als volgt:
Structurele kenmerken
Hoogsterkte kleplichaam
Integrale gegoten ductiel ijzer (QT450) Kleplichaam, treksterkte groter dan of gelijk aan 420MPa, taaiheid is 3-5 maal hoger dan gewone gietijzer, kan de impact van de waterhamer weerstaan.
Hele afsluiting van het oppervlak
Het plugoppervlak is bedekt met PTFE\/rubberen bus en vormt een gapless gezichtafdichting met de klepstoel en de afdichtingsspecifieke druk is groter dan of gelijk aan 0. 5MPa.
Top gemonteerd onderhoudsontwerp
U hoeft de pijpleiding niet te demonteren, door de bovenklepdeksel kan de afdichtingsbus of O-ring, onderhoudstijd kleiner dan of gelijk aan 30 minuten vervangen.
Lage koppeloverdracht
Verklepstam en plug geïntegreerd ontwerp, met zelf-bubbelde lagers, het openen en sluiten van het koppel is 40% lager dan gewone gietijzeren kleppen.
Ductiele ijzeren plugklepspecificatie
| Parametrisch | Bereik | Opmerking |
|---|---|---|
| Nominale diameter | DN15 ~ DN600 | Gemeenschappelijke dn 50- dn300 |
| Werkdruk | Pn1. 0 ~ pn2.5 | Komt overeen met klasse150 |
| Toepasselijke temperatuur | -30 graad ~ 302 graad | Limiet van metalen zeehondenversie |
| Verbindingsmethode | Flens, schroefdraad | ANSIB16.5 |

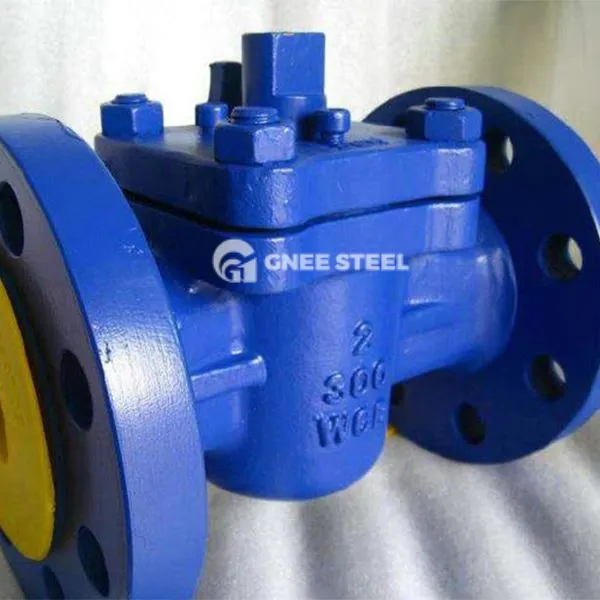

Ductiele ijzeren plugklep
Voordelen
Uitstekende kostenprestaties
De kosten zijn 50% van de koolstofstalen kleppen, de sterkte bereikt 90% van koolstofstaal, speciaal materiaal Custom Cost -voordeel is aanzienlijk.
Sterke corrosieweerstand
Oppervlakte -grafiet sferische structuur om corrosiepenetratie te blokkeren, met epoxyharscoating kan PH 2-12 medium weerstaan.
Goede impactweerstand
Verlenging groter dan of gelijk aan 12%, kan de impactsenergie van de pijpleiding waterhamer absorberen om te voorkomen dat het kleplichaam wordt gescheurd.
Flexibele aanpassing
Ondersteuning multi-channel geïntegreerd ontwerp (zoals vierwegdistributieklep), aangepast aan complexe procespijpleidingen.
Technische beperkingen
Drukbeperking: maximaal toepasselijke PN2.5MPa (klasse150);
Temperatuurbeperking: temperatuurweerstand kleiner dan of gelijk aan 150 graden voor met rubber gevoerde versie, minder dan of gelijk aan 302 graden voor metaal-verzegelde versie;
Drijfvereisten: moeten worden uitgerust met een hoge koppelactuator (25% hoger dan kogelventiel).
