API 599 Beschrijving Stopventielbeschrijving
API 599 Plug -klep is een metalen plugklep vervaardigd in overeenstemming met het American Petroleum Institute (API) Standard 599, dat speciaal wordt gebruikt in pijpleidingsystemen met hoge druk en harde werkomstandigheden .
Structurele kenmerken
Klep Body Design
Omgekeerde oliekeerringstructuur : een oliegroef wordt geplaatst tussen het kleplichaam en het afdichtingsoppervlak, en afdichtingsvet wordt door het oliemondstuk geïnjecteerd om de afdichting te verbeteren (geschikt voor hoge drukomstandigheden); Drukbalansontwerp : de omgekeerde structuur vermindert het werkkoppel en is gemakkelijker te openen en te sluiten; Full-boring stroomkanaal : Verminder de stroomweerstand en ondersteun de doorgang van pijplijnsegers .
Afdichtingssysteem
metaal + zachte afdichtingscombinatie : het klepstekkeroppervlak is hard verchroomd (slijtvast), en de fluororubber/PTFE-afdichtring wordt gebruikt om tweeweg nullekkage te bereiken; Zelfreinigende functie : de metalen lip schrapt de klepholte wanneer de plug roteert om de accumulatie van deeltjes te voorkomen .
API 599 Plug -klepspecificatie
Klepontwerp en productie
| Item | 规定内容 |
|---|---|
| Verbindingstype | Flens (RF/RTJ), thread (NPT/BSP), Butt Welding (BW) |
| Structureel type | Oilafdichtingstype (vetafdichting) of niet-olieafdichtingstype (metalen harde afdichting) |
| Type loper | Volledige poort, verminderde poort, kort patroon |
| Drukniveau | Klasse 150- Klasse 900 (Corresponden Pn 16- PN100) |
Materiële vereisten
Body/Bonnet: gegoten staal (WCB/WCC), roestvrij staal (CF8/CF8M), legeringsstaal (WC6/WC9) of ductiel ijzer;
Plug: oppervlakte hard chroom plateren of verhardende behandeling (hardheid groter dan of gelijk aan HRC60);
Afdichtingssysteem : moet compatibel zijn met vet (oliafdichtingstype) of corrosiebestendig metaal (niet-olieafdichtingstype)
Inspectie en testen
Vereierde inspectie -items:
Shell -sterkte -test (1,5 keer nominale druk);
Hogedrukafdichtingstest (1,1 keer nominale druk, lekkage kleiner dan of gelijk aan ISO 5208 F-graad);
Lagedrukafdichtingstest (0 . 6 MPa).
Additionele vereisten:
Vuurtest (volgens API 607);
Zwavelcorrosieweerstand Verificatie (NACE MR0175) .
Markeerspecificaties
Kleppen moeten permanent worden gemarkeerd: nominale diameter (NPS), drukbeoordeling (klasse), materiaalcode, fabrikantlogo, API 599 certificeringsmarkering .

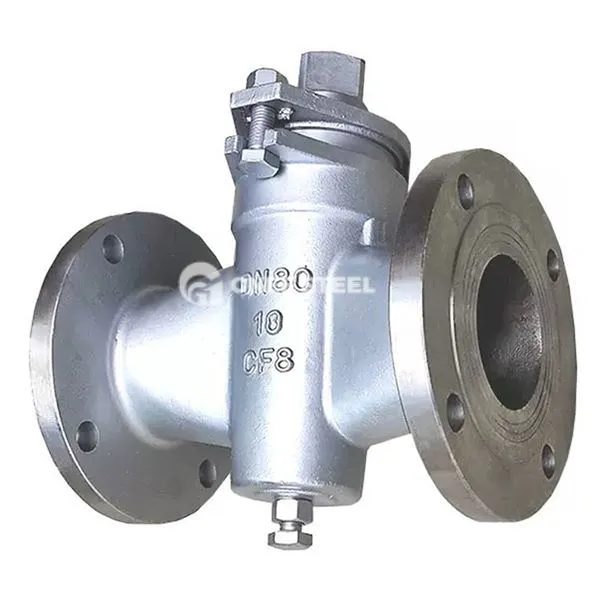

API 599 Plug klep
Voordelen
Hoge drukafdichting: het vetinjectiesysteem handhaaft langdurige afdichting en de leksnelheid is kleiner dan of gelijk aan ISO 5208 A-cijfer;
Gemakkelijk te bedienen: de omgekeerde drukbalansstructuur vermindert het openings- en sluitingskoppel met 90%;
Draagbestendig en slakbestendig: de harde afdichting + zelfreinigende ontwerp is geschikt voor medium dat deeltjes bevat (zoals oliesurry, gekristalliseerde vloeistof); convenient onderhoud: de online vetinjectiefunctie vermindert downtime;
Brandveiligheid: API 607 gecertificeerd, de metalen afdichting kan nog steeds worden afgesneden nadat de zachte afdichting mislukt .
Industrie -toepassing en functie
1. olie en gas
Scenario: ruwe oliepijpleiding, LNG opslagtank import en export, zwavelhoudende aardgasverzameling en transport; Functie: hogedrukafsnijding en anti-lekkagecontrole om de veiligheid van pijpleidingonderhoud en -reparatie te waarborgen .
2. chemische en farmaceutische
Scenario: reactorvoercontrole, corrosief medium (zuur/alkali) transport; Functie: corrosiebestendig materiaal + afdichtingscombinatie voorkomt lekkage van giftige media .
3. energie en elektriciteit
Scenario: ketelstookoliepijpleiding, thermisch systeem;
Functie: isolatiejasontwerp (optioneel) voorkomt middelgrote stolling en handhaaft systeemenergie -efficiëntie .
4. Algemene industrie
Scenario: hoge slijtagevoorwaarden (zoals kolen chemische slak slurry pijplijn);
Functie: harde afdichtingen zijn bestand tegen stevige deeltjeserosie en verlengen de klepleven
