Taps toelopende plugklepbeschrijving
1. Basisstructuur en principe
Conisch afdichtingspaarontwerp
De plug- en kleplichaam van de taps toelopende plugklep zijn beide precies overeenkomende kegels, met gewone taps van 1: 6 of 1: 7. Het stroomkanaal kan worden geopend of gesloten door de plug te roteren om te passen of te scheiden van het taps toelopende gatoppervlak van het kleplichaam.
seal aanpassingsmechanisme
Onder lagedrukomstandigheden kan de plug in de klepstoel worden gedrukt om de lekspleet te verminderen; Onder hoge druk wordt de druk verspreid door het contact van het kegeloppervlak om de betrouwbaarheid van de afdichting te waarborgen.
2. Hoofdtypen
Fixed taps toelopende plugklep
De structuur is eenvoudig en bestaat alleen uit een kleplichaam, een plug en een bevestigingsmoer. De plug wordt naar beneden getrokken door de moer aan te spannen om het afdichtingsoppervlak te drukken, wat geschikt is voor scenario's op lage druk.
Er is geen pakking vereist, maar de verwerking van de hoge nauwkeurigheid (oppervlakteruwheid en aftaps matching) is vereist om afdichting te bereiken.
Packed taps toelopende plugklep
Voeg een verpakkingslaag toe tussen de plug en de kleplichaam om de afdichtingsprestaties te verbeteren en zich aan te passen aan een breder scala aan mediatypen.
De typische structuur omvat kleplichaam, plug, verpakking en klier, die gemakkelijk te bedienen is en onderhoudsarme kosten heeft.
Taps toelopende plugklepspecificatie
1. Drukbereik: Klasse150 ~ 2500 PN16-420
2. Nominale diameter: NPS 1/2-40 "DN15-1000
3. Lichaamsmateriaal: A105 ､ Lf2 ､ F304 ､ F316 ､ F304L ､ F316L ､ F51, WCB ､ LCB ､ WCC ､ CF8 ､ CF8M ､ CF3 ､ CF3M ､ A890 4 A etc.
4. Eindverbinding: RF RTJ BW
5. Apparaat: hendel, versnellingsbak, elektrisch, pneumatisch, hydraulisch apparaat, pneumatisch-hydraulisch apparaat.
Kernfuncties
Snijd de vloeistof af of verbind de vloeistof : open en sluit het stroomkanaal snel door de plug 90 graden te roteren. Flow Direction Control : drieweg- of vierwegstructuur kan de stroomrichting van het medium verdelen of schakelen. performance -voordelen
Low stroomweerstand : Rechte doorstroomontwerp vermindert de stroomweerstand van het medium . snel openen en sluiten : de bewerking kan worden voltooid door 90 graden te roteren, met een hoog rendement . Limitaties
Temperatuurbeperking : meestal geschikt voor omgevingen op gemiddelde en lage temperatuur, wordt stoommedia op hoge temperatuur niet aanbevolen . Mediumbeperking : Media met te hoge viscositeit kunnen afdichtingsoppervlakobstructie veroorzaken .

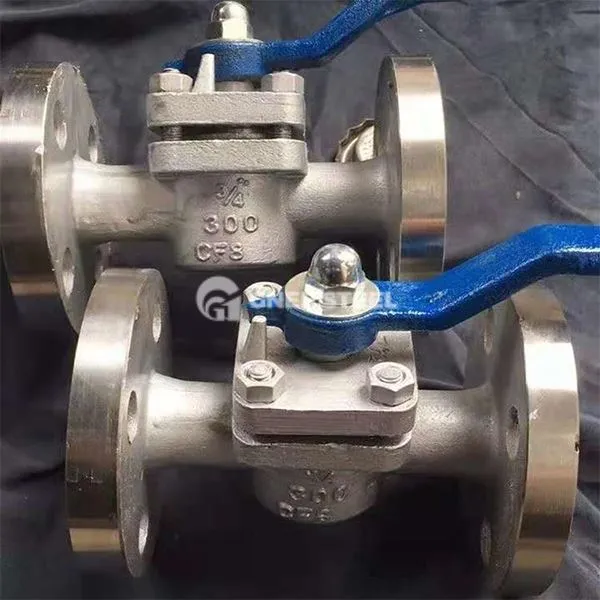

GNEE TAPPERED STUKKLEP
