Beschrijving van de gasklep
Gasplugklep is een afsluitklep die is ontworpen voor het gastransmissiesysteem . Het gebruikt een roterende plug-body om de aan en uit van het gas te regelen . De technische kenmerken zijn als volgt:
Kernstructuur en werkingsprincipe
Klep lichaamsstructuur
Excentrische plug: het midden van de plug body wijkt af van de rotatieas om wrijving en slijtage te verminderen tijdens het openen en sluiten (raadpleeg het ontwerpprincipe van de excentrieke klep);
Afdichtingscomponent: de elastische klepstoel (zoals fluororubber) en de metalen plug-body vormen een tweerichtingsafdichting . Wanneer gesloten, drukt de plug-body op de klepstoel om nullekkage te bereiken;
Bedieningsmechanisme: het handwiel of versnellingsbak drijft de plug aan om 90 graden te roteren voor snel openen en sluiten, en sommige zijn uitgerust met openings- en slotindicatoren .
GAS -aanpassing ontwerp
Anti-statische structuur: de ingebouwde veer leidt de wrijvingsstatische elektriciteit van de operatie om gasontsteking te voorkomen;
Full-boring stroomkanaal: Verminder de stroomweerstand en ondersteun de doorgang van pijplijnvegers;
Lage structurele hoogte: Verminder de installatiediepte van begraven pijpleidingen .
Specificatie van gasklepklep
Hoofdlichaamsmateriaal
Vals lichaam/plug body: ductiel ijzer (gemiddelde druk), gegoten staal (hoge druk), roestvrij staal (corrosief gas); seal materiaal : ptfe of fluororubber (bestand tegen gascorrosie)
Specificatie
| Pparameter | Bereik |
|---|---|
| Nominale diameter | Dn 15- dn300 (dn 50- dn200 wordt vaak gebruikt) |
| Drukniveau | Klasse 150-600 (overeenkomend met pn 16- pn100) |
| Temperatuurbereik | -20 diploma -+120 diploma (rubberzegel) |
Productiestandaard
API 599: kernstandaard voor ontwerp en productie van metalen plugkleppen; API 6D: Algemene specificatie voor pijpleidingskleppen (inclusief hogedrukplugkleppen) .
Test Standard (API 598 / ISO 5208) .
Shell Strength Test: 1,5 keer de nominale druk, drukonderhoud groter dan of gelijk aan 3 minuten zonder lekkage;
Afdichtingstest: GAS-afdichting: 0,6 MPa lage drukgasdetectie (voor gaslekkagepreventie);
Vloeibare afdichting: 1,1 keer de nominale druk, lekkage<0.01DNmm³/s;
Brandwelijke test: API 607 verifieert de afdichtingsprestaties onder brandomstandigheden;
Bedieningskoppel Test: volledig openings- en sluitingskoppel kleiner dan of gelijk aan gekalibreerde waarde .

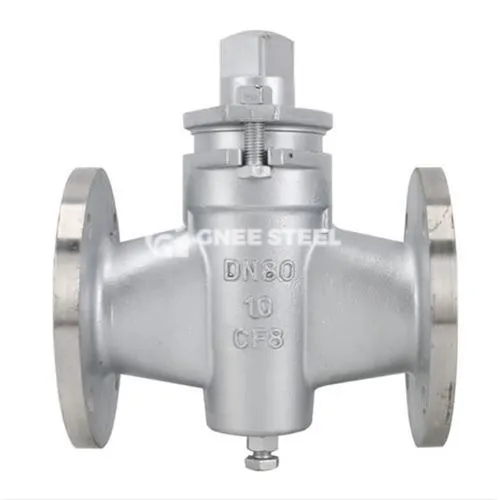

Gasklep
Voordelen
- Betreffende afdichting: combinatie van zachte en harde afdichtingen, gasleksnelheid dicht bij nul;
- Sterk vermogen om onzuiverheden te weerstaan: de rotatie van de plug heeft een schraapeffect om te voorkomen dat deeltjes vast komen te zitten;
- Handig onderhoud: modulaire afdichtingen kunnen online worden vervangen;
- Veiligheid Redundancy: Anti-statische en brandwerende structuren zijn geschikt voor gasomgevingen met een hoog risico .
Core Application Scenarios
Urban Gas Pipeline Network: ondergrondse pijpleidingafsluitklep, drukregelsstationinlaat en uitlaat;
Vloeibaar aardgas (LNG) faciliteiten: opslagtankinlaat en uitlaatcontrole;
Industrieel gassysteem: metallurgie, glazen ovengastoevoerlijn .
Kernrol
Safety Cutoff: Snelle isolatie van pijpleidingsecties om onderhouds- en reparatieveiligheid te garanderen;
Flowverdeling: drieweg/vier-weg plugklep om takgasschakeling te bereiken;
Anti-backflow-controle: werk samen met een terugslagklep om een veiligheidsketen van gastransmissie te vormen .
