A pneumatische V-kogelkraanis een industriële klep die de stroomsnelheid van een medium regelt door een V-kogel te draaien, aangedreven door een pneumatische actuator. Het is geëvolueerd van een schuifafsluiter. Deze klep heeft een haakse-roterende structuur en is verkrijgbaar in zwevende, vaste en verende typen. De klepkern en zitting zijn afgedicht met metalen of metaal-tot-PTFE-afdichtingen.
Het ondersteunt dubbel-werkende/enkel-werkende pneumatische modi, en een klepstandsteller kan worden gebruikt voor proportionele bediening. Het V--ontwerp biedt nauwkeurige stroomregeling en afschuifmogelijkheden, waardoor het geschikt is voor het controleren van media die vezels, vaste deeltjes en een hoge viscositeit bevatten.
GNEE Group is een toonaangevende fabrikant van industriële kleppen en levert klepoplossingen en maatwerkdiensten aan klanten over de hele wereld.24/7 ventielondersteuning – Chat nu met ons team!
Pneumatische v-kogelkraan Technische parameters
Ontwerp en productie: GB/T 12237, API 6D, ASME B16.34
De structurele lengte: GB/T 12221, ASME B16.10
Aansluitvormen: HG/T 20592-20605, GB/T 9112-9124, ASME B16.5
Inspectie en test: API 598, GB/T 13927
Kaliber: 1/2″ ~ 12″ (DN 6 tot DN 300)
Druktemporatuurniveau: ASME B16.34, GB/T 12224
Rijmodus: pneumatisch
Druk:tot ASME-klasse 600
Pneumatische v-kogelkraan Werkingsprincipe
Het werkingsprincipe van een pneumatische kogelkraan van het type V- is relatief eenvoudig en effectief. Wanneer de pneumatische actuator een stuursignaal ontvangt, drijft deze de klepsteel via luchtdruk op en neer, waardoor de kogel in het kleplichaam gaat draaien en zo de stroming van het medium wordt geregeld. Onder normale omstandigheden, wanneer de pneumatische actuator een sluitsignaal ontvangt, duwt de luchtdruk de klepsteel naar beneden en draait de bal naar de bovenkant van de klepzitting, waardoor de stroom van het medium stopt; omgekeerd, wanneer de pneumatische actuator een open signaal ontvangt, duwt de luchtdruk de klepsteel omhoog en draait de bal naar de onderkant van de klepzitting, waardoor het medium kan stromen.
Pneumatische v-kogelkraan Kenmerken en voordelen
- Lage vloeistofweerstand: De vloeistofweerstandscoëfficiënt van de pneumatische kogelkraan van het V--type is gelijk aan die van een pijpstuk van dezelfde lengte, wat resulteert in een zeer lage weerstand wanneer er vloeistof doorheen stroomt.
- Eenvoudige structuur: De pneumatische kogelkraan van het V--type heeft een relatief eenvoudige structuur, is klein van formaat en licht van gewicht, en is eenvoudig te bedienen en te onderhouden.
- Betrouwbare afdichting: Het materiaal van het afdichtingsoppervlak van de pneumatische kogelkraan van het V--type maakt op grote schaal gebruik van kunststoffen en andere materialen met goede afdichtingseigenschappen, die ook veel worden gebruikt in vacuümsystemen, waardoor een betrouwbare afdichting wordt gegarandeerd.
- Eenvoudig te bedienen: pneumatische kogelkranen van het V--type openen en sluiten snel, waarbij slechts een rotatie van 90 graden nodig is om van volledig open naar volledig gesloten te gaan, waardoor bediening op afstand mogelijk wordt.
- Gemakkelijk te onderhouden: Pneumatische kogelkranen van het type V- hebben een eenvoudige structuur en de afdichtringen zijn over het algemeen beweegbaar, waardoor demontage en vervanging gemakkelijk is.
- Breed scala aan toepassingen: Pneumatische kogelkranen van het type V- hebben een breed scala aan diameters, van enkele millimeters tot enkele meters, en kunnen worden gebruikt in toepassingen met hoog vacuüm en hoge druk.
Pneumatische v-kogelkraantoepassingen
Vanwege hun unieke voordelen worden pneumatische kogelkranen van het V--type veel gebruikt in veel industriële sectoren, waaronder:
- Chemische industrie: Gebruikt voor de controle van vloeistoffen en gassen.
- Aardolie-industrie: gebruikt voor de controle van olie, aardgas en andere media.
- Voedingsindustrie: gemaakt van hoogwaardig-kwaliteit roestvrij staal en andere materialen, die voldoen aan de normen voor voedselhygiëne, geschikt voor gebruik in de voedingsmiddelenindustrie.
- Farmaceutische industrie: gebruikt voor de controle van farmaceutische producten, tussenproducten en andere media.
- Energie-industrie: gebruikt voor de controle van water, stoom en andere media.

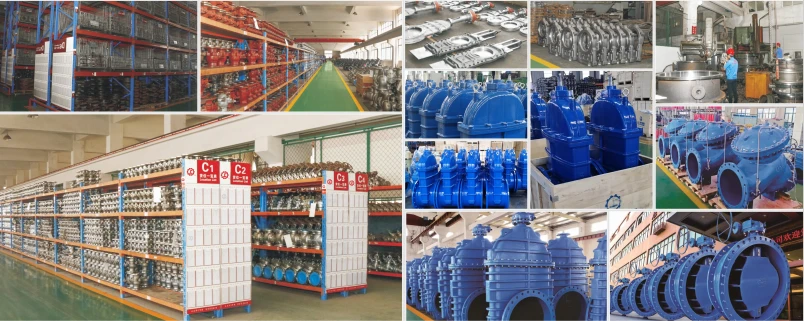

Pneumatische v-kogelkraanfabriek
