Depneumatische vlinderklep met zachte-afdichtingbeschikt over een excentrisch metalen afdichtingsontwerp. De klepzittingafdichtring bestaat uit een zachte T-vormige afdichtring en meerdere lagen roestvrijstalen platen. De buitenomtrek van de klepplaat heeft een bolvorm om onder druk openen en sluiten te bereiken. Aangedreven door een zuiger-type dubbel-werkende of enkel-werkende pneumatische actuator, roteert de klepplaat 0~90 graden, met een laag bedieningskoppel, hoge openings- en sluitsnelheid en tweerichtings-nul- lekkageafdichting.
Afdichtingsmethoden omvatten elastische afdichting en metalen afdichting. Het ondersteunt flens- en waferverbindingen en de werkdruk varieert van vacuüm tot hoge druk. De actuator kan worden uitgerust met eindschakelaars, magneetkleppen en andere accessoires, en ontvangt 4-20 mA-signalen voor regel- en besturingsfuncties.
GNEE Group is een toonaangevende fabrikant van industriële kleppen en levert klepoplossingen en maatwerkdiensten aan klanten over de hele wereld.ISO-gecertificeerde kleppen – ontvang direct monsters!
Pneumatische vlinderklep met zachte afdichting Technische parameters
Materiaal: Nodulair gietijzer, roestvrij staal (304, 316) of koolstofstaal.
Maatbereik: DN40 tot DN1000
Verbindingsopties: Wafer-, kabelschoen- en flensverbindingen zijn standaard.
Werkdruk: Standaard drukwaarden omvatten PN10, PN16 en PN25.
Werktemperatuur: Bedrijfstemperaturen variëren afhankelijk van het afdichtingsmateriaal:
Afdichtingsopties: Zachte afdichtingen EPDM, NBR, PTFE of Viton.
Productiemethode: Giet- of smeedprocessen.
Toepasselijk medium: Geschikt voor water, lucht, olie en andere niet-corrosieve vloeistoffen.
Pneumatische vlinderklep met zachte afdichting Structurele kenmerken
Zachte afdichtingsstructuur
Enkel of dubbel excentrisch ontwerp: vermindert de wrijving bij het openen en sluiten, waardoor de levensduur wordt verlengd.
Zachte T--type afdichtingsring: meerdere lagen roestvrijstalen platen zijn aan beide zijden gestapeld, waardoor de voordelen van zowel harde als zachte metalen afdichtingen worden gecombineerd, waardoor een afdichting zonder lekkage wordt bereikt, zowel onder lage als hoge temperaturen.
Afdichtingspaar: Samengesteld uit metalen materialen (zoals roestvrijstalen klepplaten) en niet-metalen zachte materialen (zoals NBR, FKM, PTFE, enz.), die een elastische vervormingsafdichtingsstructuur vormen.
Verzegelende vorm:
Klepzittingafdichtring: Een combinatie van een zachte T-vormige afdichtring en meerdere lagen roestvrijstalen platen, bevestigd aan het klephuis. Een afstelring en veer compenseren de tolerantie tussen de bus en het kleplichaam, evenals de elastische vervorming van de klepsteel, waardoor het afdichtingsprobleem bij bidirectioneel mediatransport wordt opgelost.
Pneumatische aandrijving
Maakt gebruik van een zuiger- of tandheugelstructuur, waarbij gebruik wordt gemaakt van perslucht (0,4-0,7 MPa) om de zuiger of het membraan aan te drijven, wat op zijn beurt de klepsteel roteert.
Ondersteunt zowel dubbel-werkende (lucht-aangedreven schakelaar) als enkel-werkende (veer-retour, fail-veilige) modi, die een snelle respons en een hoog uitgangskoppel bieden.
Verbindingstypen
Geflensd: wordt via bouten op de buisflens aangesloten, waardoor een betrouwbare afdichting wordt gegarandeerd; geschikt voor hoge-druktoepassingen met grote- diameters.
Clip-on: Klemt rechtstreeks tussen de flenzen aan beide uiteinden van de buis, waardoor minder installatieruimte nodig is; geschikt voor buizen met een kleine tot middelgrote diameter.
Pneumatische vlinderklep met zachte afdichting Toepassingen
Waterbehandelingsindustrie
Wordt gebruikt voor het regelen en afsluiten van pijpleidingen- in waterwerken en afvalwaterzuiveringsinstallaties, zoals de FBPX pneumatische vlinderklep met zachte- afdichting, die een dubbele excentrische structuur, betrouwbare afdichting en een lange levensduur heeft.
Voedings- en drankenindustrie
Het gebruik van roestvrijstalen kleplichamen en rubberen afdichtingen van voedsel-kwaliteit, die voldoen aan de hygiënenormen, voor mediaregulering in drankproductielijnen en farmaceutische reactoren.
Chemische en petroleumindustrie
Wordt gebruikt voor nauwkeurige controle van media zoals ruwe olie en chemische grondstoffen, zoals toevoerregulering in reactoren, afsluiting-van pijpleidingen en stroomregeling.
Lichte textiel- en papierindustrie
Gebruikt voor het reguleren van media zoals pulp en textielvezels, aanpasbaar aan werkomstandigheden die deeltjesvormige media bevatten.

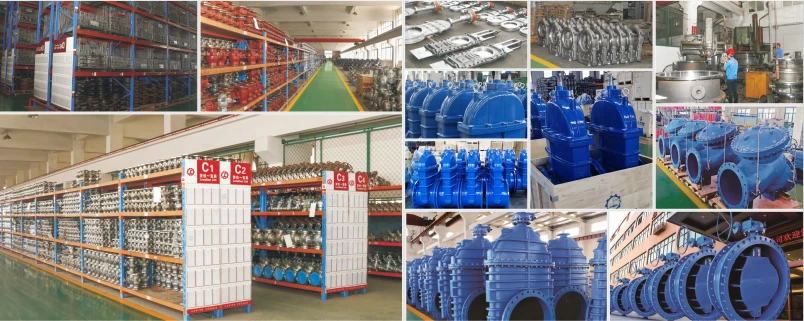

Pneumatische vlinderklepfabriek met zachte afdichting
