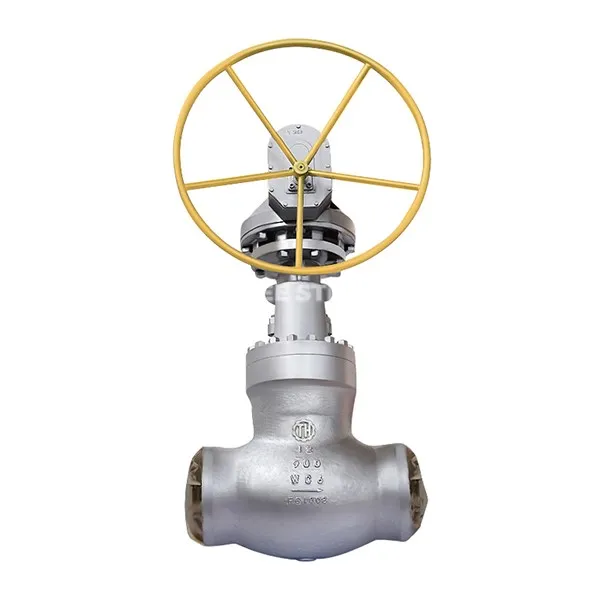

Drukafdichting Bonnetbolklep Beschrijving
The pressure-sealed bonnet globe valve is a high-pressure valve that achieves self-tight sealing through the internal medium pressure of the bonnet. It is designed for extreme working conditions (high temperature and high pressure). The sealing performance of the bonnet increases with the increase of pressure. It is often used in key pipeline control in the power, petrochemical and other Industrieën .
Structurele samenstelling en afdichtingsprincipe
Bonnet afdichtingsstructuur:
Gebruik wigvormige afdichtring of elastische pakking om automatisch het verbindingsoppervlak tussen de kleplichaam en de motorkap te drukken onder de werking van gemiddelde druk om een dynamische afdichting te vormen;
Het afdichtmateriaal is gemaakt van flexibele grafiet, metalen spiraalwondpakking of teflon, en het temperatuurweerstandsbereik bedekt -50 graad ~ 550 graden .
Andere kerncomponenten:
Valsschijf en klepstoel: het conische afdichtingsoppervlak is gelast met stellietlegering (hardheid groter dan of gelijk aan HRC40), die bestand is tegen deeltjeserosie en hoge temperatuurvervorming;
VALVE STEM: Hoogwaardig roestvrij staal (zoals 17-4 pH) is moeilijk verchroomd om te voorkomen dat jamming veroorzaakt door hoge drukwrijving .
Drukafdichting Bonnetbolklepspecificatie
|
item |
waarde |
|
Garantie |
12 maanden |
|
Type |
Handmatige gegoten stalen stopklep |
|
Aangepaste ondersteuning |
OEM, ODM, OBM |
|
Plaats van herkomst |
Henan, China |
|
Merknaam |
Knijper |
|
Sollicitatie |
Algemeen |
|
Temperatuur van media |
Hoge temperatuur, gemiddelde temperatuur, normale temperatuur |
|
Stroom |
Hydraulisch |
|
Media |
Water |
|
Poortgrootte |
Dn 15-600 |
|
Structuur |
combinatie |
Drukafdichting Bonnet Globe -klep
Toepassingen
| Industrie | Sollicitatie | Werkingsmechanisme |
|---|---|---|
| Thermische energiecentrale | Hoofd isolatieklep van de stoompijpleiding, bestand tegen 540 graden /25mpa stoomschok, voorkomt terugstroom en beschermt stoomturbine | Kruipweerstand met hoge temperatuur en zelfdichte afdichtingontwerp |
| Petrochemisch | Hydrogeneringsreactorinlaat en uitlaatcontrole, resistent tegen 42MPa hoge druk en waterstofsulfidecorrosie | Carbide -afdichtingsoppervlak is bestand tegen corrosie en slijtage |
| Kerncentrale | De primaire koelvloeistofklep voldoet aan ASME III nucleaire kwaliteitsnormen om betrouwbare afdichting in stralingsomgevingen te garanderen | Strikte materiaalcertificering en redundante afdichtingsstructuur |
