De dubbelwandige afsluiter is een geforceerde afdichtingsklep, dus wanneer de klep gesloten is, moet er druk worden uitgeoefend op de klepschijf om ervoor te zorgen dat het afdichtingsoppervlak niet lekt. Wanneer het medium de klep binnenkomt van onder de klepschijf, is de weerstand die de bedieningskracht moet overwinnen de wrijving tussen de klepsteel en de pakking en de stuwkracht die wordt gegenereerd door de druk van het medium. De kracht om de klep te sluiten is groter dan de kracht om de klep te openen, dus de klep moet een grote diameter hebben, anders buigt de klepsteel.
Poortgrootte:DN15 x DN 40-DN150 x DN250
Gemiddeld:Volgens de behoefte van de klant
Temperatuur:-40-450 graad
| Lichaams materiaal | WCB CF8 CF3 CF8M CF3M of andere |
| Einde | Van een flens voorzien uiteinde, geschroefde uiteinden |
| Rijmodus | Handmatig, elektrisch, hydraulisch |
| Druk | PN16 ~ 100.150 LB ~ 600 LB |
| Automatiseringsgraad | Handmatig |
| Connectie type | Flens, lassen, draad |
| Maat | 1/2 tot 24 inch |
Maattabel bolklep
|
Maat |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
Mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
490 |
550 |
|
H |
Mm |
250 |
292 |
340 |
348 |
360 |
410 |
440 |
548 |
560 |
625 |
720 |
|
W |
Mm |
120 |
140 |
160 |
160 |
160 |
240 |
240 |
280 |
320 |
360 |
360 |
|
G |
Duim |
3/8" |
3/8" |
3/8" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
Klepafsluiters met mantel zijn onderverdeeld in drie categorieën: rechte, haakse en gelijkstroom hellende afsluiters.

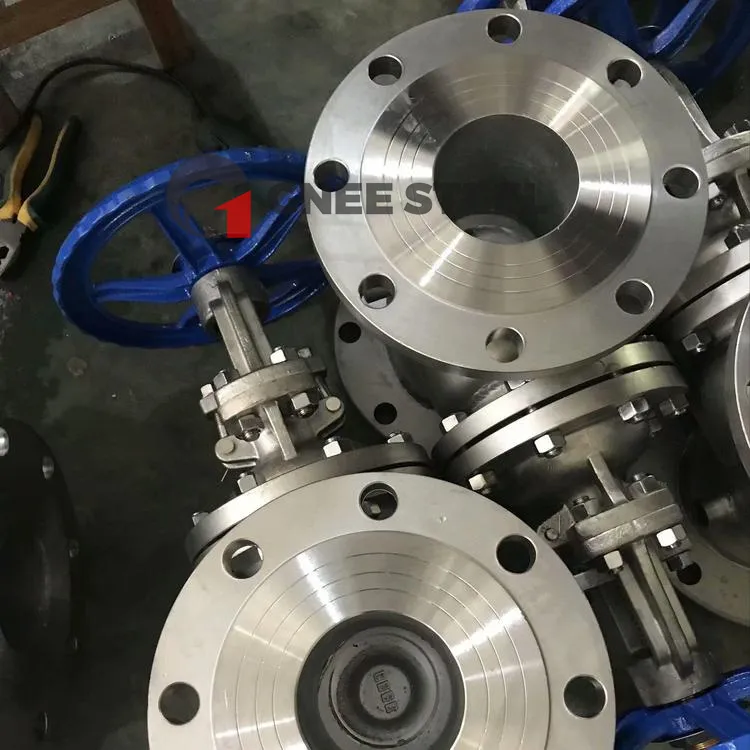

Stalen bolklep met mantel
