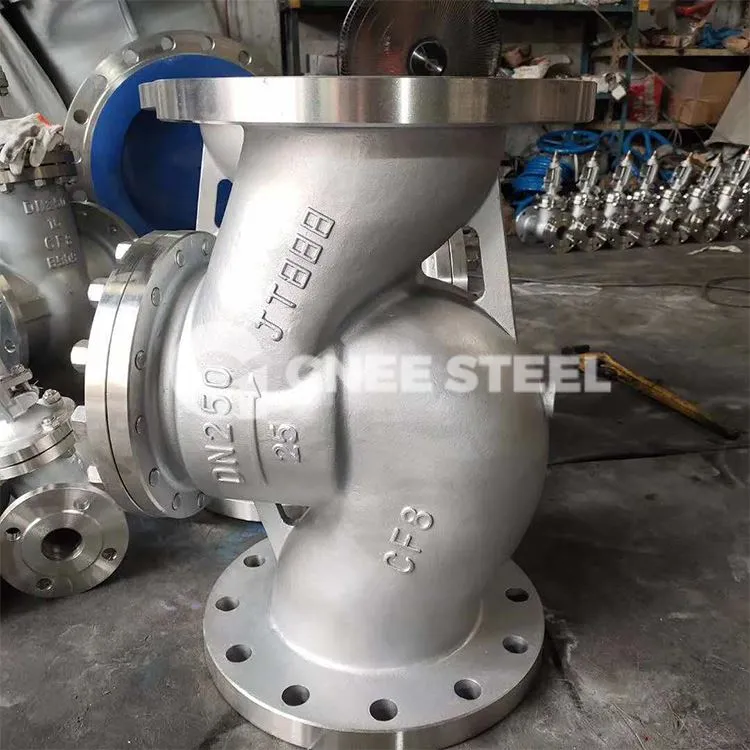

De flensbolklep is alleen geschikt voor volledig openen en volledig sluiten en wordt over het algemeen niet gebruikt om de stroom aan te passen. Bij het aanpassen zijn aanpassingen en beperkingen toegestaan. Nominale druk 1,6 MPa-16.0 MPa, werktemperatuur -29~550C op pijpleidingen onder verschillende werkomstandigheden, zoals de aardolie-, chemische industrie, farmaceutische industrie, kunstmestindustrie, energie-industrie, enz., snijd het pijpleidingmedium af of sluit het aan. De rijmodi omvatten handmatig, versnellingstransmissie, elektrisch, pneumatisch, enz.
Buitenschroef en juk (OS&Y) - Ontwerp met stijgende stuurpen
Maatbereik: NPS 1/2"-16" (DN 15-600)
Drukklasse: ASME-klasse 150; ASME-klasse 300; ASME Klasse 600 [Zie gegevensblad voor beschikbaarheid per maat en materiaal]
Carrosseriematerialen: gegoten staal, gegoten roestvrij staal
Standaard: ASME B16.34
Eindverbindingen: van een flens voorzien, stomplas
Specificaties flensbolklep
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| Ø P | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Ø P1 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 78 | 97 | 125 | 150 | 200 | 250 |
| H (gesloten) | 162 | 169 | 187 | 223 | 234 | 262 | 293 | 341 | 381 | 419 | 485 | 569 | 634 |
| H (open.) | 183 | 191 | 216 | 255 | 277 | 304 | 335 | 380 | 426 | 480 | 555 | 660 | 751 |
| Ø V | 100 | 100 | 120 | 120 | 140 | 140 | 200 | 200 | 240 | 280 | 315 | 360 | 400 |
| Gewicht (kg) | 3,3 | 4 | 5,5 | 8,5 | 10,8 | 14,6 | 19,3 | 26,7 | 35,4 | 59 | 78 | 136 | 213 |
- Functies
1. Het product heeft een redelijke structuur, betrouwbare afdichting, uitstekende prestaties en een mooi uiterlijk;
2. Het afdichtingsoppervlak is bedekt met op Co-gebaseerd carbide, dat een goede slijtvastheid, corrosieweerstand, krasbestendigheid en een lange levensduur heeft;
3. De klepsteel is getemperd en genitreerd aan het oppervlak en heeft een goede corrosieweerstand en krasbestendigheid;
4. De klep is uitgerust met een omgekeerde afdichtingsstructuur en de afdichting is betrouwbaar;
5. Onderdeelmaterialen en flensafmetingen kunnen redelijkerwijs worden geselecteerd op basis van de werkelijke werkomstandigheden of gebruikersvereisten om aan verschillende technische behoeften te voldoen.
- Stalen bolklep
