De Y-type afsluiter is de meest gebruikte klep. De reden waarom het zo populair is, is dat de wrijving tussen de afdichtingsoppervlakken tijdens het openen en sluiten klein is, het relatief duurzaam is, de openingshoogte niet groot is, gemakkelijk te vervaardigen en gemakkelijk te onderhouden is. Het is niet alleen geschikt voor Geschikt voor midden- en lage druk, maar ook geschikt voor hoge druk. Het sluitprincipe is om te vertrouwen op de druk van de klepstang om het afdichtingsoppervlak van de klepschijf en het afdichtingsoppervlak van de klepzitting nauw op elkaar aan te sluiten om de stroming van media te voorkomen. De afsluiter laat het medium slechts in één richting stromen en is bij installatie directioneel. De structurele lengte van de afsluiter is groter dan die van de schuifafsluiter. Tegelijkertijd is de vloeistofweerstand groot en is de afdichtingsbetrouwbaarheid niet sterk tijdens langdurig gebruik.
Specificaties terugslagkleppen
|
Maatbereik |
Lichaams materiaal |
|
1/2"-48" DN15-DN400 |
A105, A105+HF, LF2, F11+HF, F304 (L), F316 (L), F51 |
|
Drukclassificatie |
Schijfmateriaal |
|
Klasse150-Klasse4500 PN16-PN420 |
F6a, F304 (L), F316 (L), F5a, F6aHF |
|
Beëindig de verbinding |
Materiaal zitting |
|
BSP, NPT, Flens, BW |
A105+F6a, A105+STL6, 304, 316, Hastelloy, Monel, enz. |
|
Structuur stijl |
Stammateriaal |
|
Volledige poort, OS&Y, vastgeschroefde motorkap / motorkap met drukafdichting Stevige wig |
410, 304 (L), 316 (L), F51 |
|
Actuatoropties |
Ontwerpstandaard |
|
Handwiel, kegelwiel, pneumatisch, elektrisch |
BS5352, MMS SP -118 |
|
Temperatuurbereik |
Face-to-face standaard |
|
-29 graad ~650 graden |
ASME B16.10, GB/T 12221, GB/T 15188.1 |
|
Verbinding standaard |
Teststandaard |
|
Flensboren: ASME B16.5, JB/T 79 Stomplas: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |

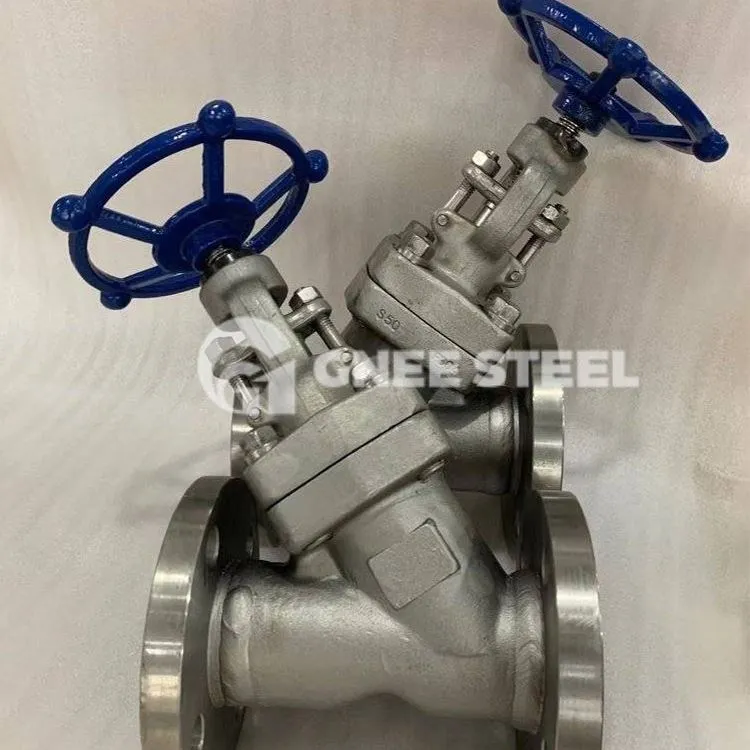

Y-type terugslagklep
