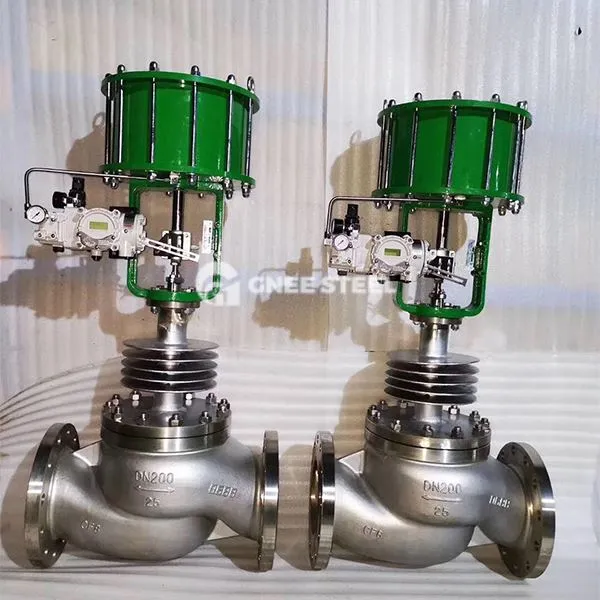

Pneumatische wereldkleppen

Pneumatische wereldklep is een regelklep die perslucht als stroombron gebruikt. Het drijft de klepschijf op om op te staan ​​en door de pneumatische actuator te vallen om volledige open/nauwe controle van het pijpleidingmedium te bereiken. Het is geschikt voor snelle afsluiting en veilige isolatiebehoeften op het gebied van aardolie, chemische industrie en macht.

Kernstructuur en werkingsprincipe
Basiscomponenten:
Pneumatische actuator: dubbelwerkende of single-acting cilinder, die het besturingssignaal ontvangt (4 ~ 9 balk gecomprimeerde lucht) om de klepsteel aan te sturen om te bewegen.
Kleplichaam en klepschijf: de klepschijf is een plug-vormige structuur, het afdichtingsoppervlak neemt een plat of conisch oppervlakontwerp aan en de klepstoel is gelast met een op kobalt gebaseerde harde legering om de slijtvastheid te verbeteren.
Afdichtingsvorm: geforceerde afdichting (medium drukhulpafdichting) of zelfafdichtingsafdichting (klepschijfdrukafdichting).
Werkprincipe:
De pneumatische actuator schakelt de luchtbronrichting door de magneetklep, duwt de zuiger of het diafragma om de klepsteel aan te drijven om verticaal te bewegen, zodat de klepschijfcontacten of scheidt van de klepstoel om opening en sluiting te bereiken.
‌Failure Protection‌: actuatoren met één werking vertrouwen op de voorjaarsreset en sluiten automatisch wanneer de lucht verloren gaat (faalveilig type) ‌.



Pneumatische wereldkleppen



Sollicitatie:

Industriële afsluiting: noodafsluiting van hoge temperatuurstoom en corrosieve media (inclusief H₂s, CO₂).
Veilige isolatie: opslag- en transportpijpleidingen voor vloeibare aardgas (LNG), vloeibare zuurstofpompuitlaten van luchtscheidingsapparatuur.

Selectiepunten:

Gemiddelde kenmerken: voor medium dat deeltjes bevat, heeft de structuur van de harde afdichting + hellingstoel de voorkeur om slijtage te verminderen.
Actuator: Voor hoge drukverschilomstandigheden (＞ 10 MPa) moet een dubbelwerkende cilinder worden geselecteerd om de drijvende kracht te garanderen.
Installatierichting: de stroomrichting van het medium moet consistent zijn met de pijl op de kleplichaam om omgekeerde installatie en afdichtingsfout te voorkomen.
