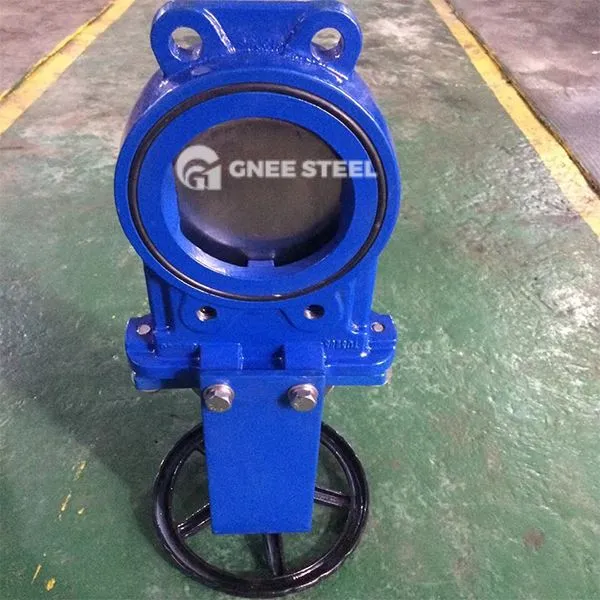

Ductiele ijzeren mespoortklep

Ductiele ijzeren mespoortklep is een poortklep van het mes-type gemaakt van ductiel ijzer. Het heeft het snijvermogen van de messpoortklep en de hoge sterkte en corrosieweerstand van ductiel ijzer. Het is geschikt voor de afsluiting van het medium dat deeltjes, vezels of hoge viscositeit bevat. De poort is een mesvormige of wigvormige structuur en de bewegingsrichting staat loodrecht op de vloeistof. Het wordt alleen gebruikt in de volledig open of volledig gesloten toestand en kan de stroom niet aanpassen.

Kernstructuurontwerp

Klep lichaam en materiaal

Het kleplichaam is gemaakt van ductiel ijzer (zoals model PZ73X -10 q). Het geïntegreerde structurele ontwerp elimineert het risico op lekkage en verbetert de duurzaamheid.

De onderkant van de poort is een mes (wighoek 5 graden -50 graad), die onzuiverheden zoals vezels en slurries kan afsnijden; De elastische poort kan enigszins worden vervormd om de afwijking van het afdichtoppervlak te compenseren.

Afdichten en rijden

Het afdichtoppervlak is gemaakt van carbide -oppervlak of PTFE -materiaal, gecombineerd met de ondersteuningskracht van de stalen plaat om langzaam sluitingsafdichting te bereiken, vliegtuigwrijving te verminderen en de levensduur te verlengen. Ondersteunt handmatige, elektrische, pneumatische of schuine versnellingsaandrijving om te voldoen aan de automatiseringsbehoeften van verschillende werkomstandigheden.

Amerikaanse standaard
Ontwerp naar ANSI/AWWA C509
Face-to-face dimensie tot ASME B16. 10-2000 (ISO 3-serie)
Flens en boren tot MKB/Ansi B16. 42-1998
Britse standaard
Ontwerp naar BS5163, BS5150
Face-to-face dimensie tot BS5163 (ISO 3Series, ISO19-serie)
Flens en boren naar BS4504 Part1 (EN1092)
Duitsland standaard
Ontwerp naar DIN3352
Face-to-Face Dimension to DIN3202 (F4: ISO 14-serie; F5: ISO 15-serie)
Flens en boren naar BS EN1092



Ductiele ijzeren mespoortklep



Voordelen

• ‌ Kleding- en drukweerstand: ductiel ijzer heeft een hoge treksterkte (beter dan gewoon gietijzer), en het harde afdichtoppervlak kan bestand zijn tegen zeer schurende media (zoals slak en pulp).
• ‌ Low Flow Resistance Design: het stroomkanaal is recht wanneer volledig open, met lage drukval, geschikt voor grote stroomscenario's.
• Easy onderhoud: compacte structuur, lichtgewicht en het kamervrije ontwerp van het kleplichaam vermindert depositie van onzuiverheid en vermindert de onderhoudsfrequentie.

Toepassingen

• ‌ omgevingsbescherming en rioleringsbehandeling: afsnijding van rioolwater dat vezels en vaste deeltjes bevat om buisblokkering (zoals rioolwaterbeheer in de papierindustrie) te voorkomen.
• ‌ Meren en metallurgie: controleer het transport van hoge viscositeit of deeltjesbevattende media zoals slurry en modder.
• ‌ Food en chemische industrie: sanitair ontwerp kan worden gebruikt voor slurry of corrosieve media (moet voldoen aan materiële certificeringsnormen).
