Producten Beschrijving

Balgafsluiter is een apparaat dat wordt gebruikt voor volledig openen en volledig sluiten.

Het openings- en sluitgedeelte van de balgafsluiter is een plugvormige klepschijf, het afdichtingsoppervlak is vlak of conisch en de klepschijf beweegt lineair langs de middellijn van de vloeistof. De bewegingsvorm van de klepsteel omvat het type hefstang (de klepsteel stijgt en daalt, het handwiel stijgt en daalt niet) en het type hef- en roterende staaf (het handwiel en de klepsteel draaien en stijgen samen, en de moer is op het klephuis geplaatst). De ribbelbuisafsluiter is alleen geschikt voor volledig openen en volledig sluiten, en afstellen en smoren zijn niet toegestaan. Dit type klep moet over het algemeen horizontaal in pijpleidingen worden geïnstalleerd.

Standaard	DIN 3356, BS 5160, ASME B16.34, API 602
Maten	DN15 t/m DN400
Lichaamsstijlen	Eindverbindingen Geflensde, gelaste of draadeinden
Drukklasse	ANSI CL150 tot CL900, PN16 tot PN64
Aandrijvingen	Handwiel, elektrisch, pneumatisch, hydraulisch of e-hydraulisch

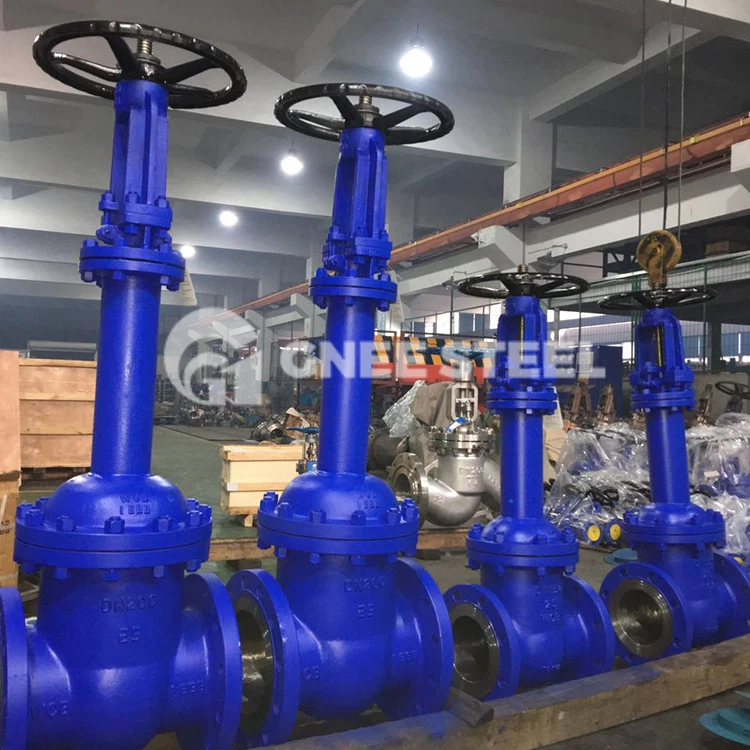

Bellow sealed valves

Voorzorgsmaatregelen bij installatie van balgafsluiters:

De handwiel- en handgreepbediende ribbelbuisafsluiter kan op elke positie in de leiding worden geïnstalleerd.

Handwielen, handgrepen en trilmechanismen mogen niet worden gebruikt voor het tillen.

De stroomrichting van het medium moet consistent zijn met de richting van de pijl die op het klephuis wordt weergegeven.

Balgafsluiter, ook wel afsluiter genoemd, is de meest gebruikte klep. De reden waarom het zo populair is, is dat de wrijving tussen de afdichtingsoppervlakken tijdens het openen en sluiten klein is, relatief duurzaam, de openingshoogte niet groot en gemakkelijk te vervaardigen is. Het is gemakkelijk te onderhouden en is niet alleen geschikt voor midden- en lage spanningen, maar ook voor hoge spanningen. Het sluitprincipe is om te vertrouwen op de druk van de klepstang om het afdichtingsoppervlak van de klepschijf en het afdichtingsoppervlak van de klepzitting nauw op elkaar aan te sluiten om de stroming van media te voorkomen.

Balgafsluiters laten slechts eenrichtingsstroom van media toe en zijn directioneel wanneer ze zijn geïnstalleerd. De structurele lengte is groter dan die van de schuifafsluiter en de vloeistofweerstand is groot. Tijdens langdurig gebruik is de afdichtingsbetrouwbaarheid niet sterk.

Balgafsluiters zijn onderverdeeld in drie categorieën: rechte, haakse en gelijkstroom hellende klepafsluiters.

Wanneer de balgafsluiter wordt geopend en de openingshoogte van de klepschijf 25% tot 30% van de nominale diameter bedraagt, heeft het debiet het maximum bereikt, wat aangeeft dat de klep de volledig open positie heeft bereikt. Daarom moet de volledig open positie van de afsluiter worden bepaald door de slag van de klepschijf.

bellows valve
