Elektrisch geactiveerde mespoortkleppen Beschrijving
Elektrische mespoortventiel is een klep die een elektrische actuator gebruikt om de poort aan te drijven om verticaal te bewegen. De openings- en slotonderdelen zijn mesvormige of wigvormige poorten. De bewegingsrichting staat loodrecht op de vloeistofrichting. Het wordt alleen gebruikt voor volledige of volledig gesloten vloeistofafsnijdingsregeling en kan de stroom niet aanpassen.
Structurele samenstelling Core Componenten Valf Body: meestal kamervrij ontwerp, gemaakt van gietijzer, roestvrij staal of legeringsstaal, om de drukweerstand en de corrosieweerstand te verbeteren. Gate plaat: mesvormige of wigvormige structuur, de bodem is ontworpen om mesvormig te zijn (5 graden -50 graden wighoek), die vezels, slurries en andere media kan afsnijden; De elastische poort kan enigszins worden vervormd om zich aan te passen aan de afwijking van het afdichtoppervlak. Seal Assembly: het afdichtoppervlak is gemaakt van carbide-oppervlak of elastische materialen (zoals O-ringen), en sommige modellen ondersteunen bidirectionele afdichting. -elektrische actuator: geïntegreerde motor-, vertragingsmechanisme en besturingsmodule om geautomatiseerde externe werking te bereiken.
Hulpontwerp
Het klepstamoppervlak is gehard (zoals harde chroomplaten) om slijtage te voorkomen; Sommige modellen zijn uitgerust met een anti-bloemenklepstamstructuur om de veiligheid te verbeteren.
Werkprincipe
Opening en sluitingsproces: de elektrische actuator drijft de klepsteel op om verticaal te stijgen en te vallen, de poort en de klepstoel te drijven om te passen (sluiten) of gescheiden (open), het afsnijden of uitvoeren van het medium.
SEAL MECHANISME:
Self-seal : wanneer gesloten, drukt de middelgrote druk de poort tegen de klepstoel om een afdichting te vormen (geschikt voor scenario's met lage druk) .
FoCed Sealing: Vertrouwen op externe drijvende kracht (zoals elektrische actuator) om op de poort en de klepstoel te drukken (geschikt voor hoge druk- of zeer nauwkeurige scenario's)
Elektrische messpoortkleppen specificatie
|
Item |
Elektrische mespoortkleppen | ||
|
Toepasselijke normen |
GB, din, ansi, asme, jis, api |
||
|
Maatbereik |
DN15 tot DN200 |
||
|
Werkdruk |
10Bar, 16Bar, 20Bar, 40Bar, 64Bar, Klasse 150, Klasse 300 |
||
|
Lichaamsmateriaal |
Roestvrij staal 304/316/316L |
||
|
Temperatuur van media normaal type |
-22 ℉ tot 356 ℉ |
||
|
High-temperatuur type |
-22 ℉ tot 842 ℉ |
||
|
Eindverbinding |
Flens |
||
|
Standaard van de poortklep Body Design Standaard |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Geschikte media |
Water, lucht, olie, gas, stoom, pulp, etc. |
||
|
Spanning |
DC-12V, 24VAC-24V, 110V, 220V, 380V |
||
|
Actuatortype |
Op off -type, modulerend type of intelligent type |
||
|
Sollicitatie |
Voedsel en drank, water en afvalwater, ultrapure water, ontzilting, chemisch, textiel, farmaceutisch, pulp en papier, mijnbouw, ketel- en krachtindustrie |
||

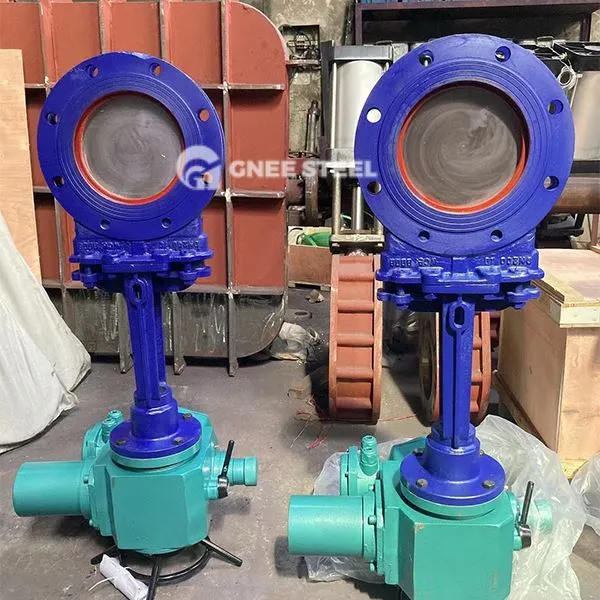

Elektrisch geactiveerde messpoortkleppen
Pijnpunten en oplossingen
Uitdagingen van hoge slijtage en corrosieve media
Pain PointS: traditionele kleppen zijn vatbaar voor slijtage en lekkage in slurry en corrosieve media.
Solutions: gebruik carbide afdichtingsoppervlakken, PTFE-coatings of alle metalen structuren om de slijtvastheid en corrosieweerstand te verbeteren.
Blokkeringsproblemen met deeltjes/vezelmedia
Pain PointS: Vezels en vaste deeltjes kunnen gemakkelijk de kleppen laten vastlopen of afdichten.
Solutions: het mes-type poortontwerp kan vezels snijden en het afdichtoppervlak schrapen om het stroomkanaal onbelemmerd te houden.
voorhogelijke druk en omgevingen voor hoge temperatuur
Pain PointS: Hoge temperatuur en hoge drukomstandigheden verhogen het risico op vervorming van het afdichtoppervlak.
Solutions: optimaliseer het wighoekontwerp (zoals elastische klepstoelen), verspreid de drukbelasting en zorg voor de afdichtingsbetrouwbaarheid onder hoge temperatuur.
Automatie en eisen van afstandsbediening
Pain PointS: Handmatige werking is inefficiënt en interventie op afstand is vereist in risicovolle omgevingen.
Solution: integreren elektrische actuatoren ter ondersteuning van gecentraliseerde regeling op afstand en automatische aanpassing (zoals stroom- en drukparameters) en het intelligentieniveau van industriële systemen te verbeteren. onderhoudskosten en downtime verliezen
Pain PointS: frequente klepstoringen leiden tot stagnatie van de productielijn. Solution: Modulair ontwerp vereenvoudigt het demontageproces, en slijtvaste materialen verminderen de onderhoudsfrequentie en verlagen uitgebreide gebruikskosten.
Toepassingen
omgevingsbescherming en rioleringsbehandeling : Snijd afvalwater met vezels en vaste onzuiverheden om te voorkomen dat de pijpleiding verstopt.
Mining en metallurgie: controleer het transport van hoge viscositeit of deeltjesbevattende media zoals slurry en modder.
CHEMISCHE EN VOEDSELDUSTRIE: Sanitair ontwerp voor corrosieve media of hoogbegrepen vloeistofbeheer (moet voldoen aan materiële certificeringsnormen) .
