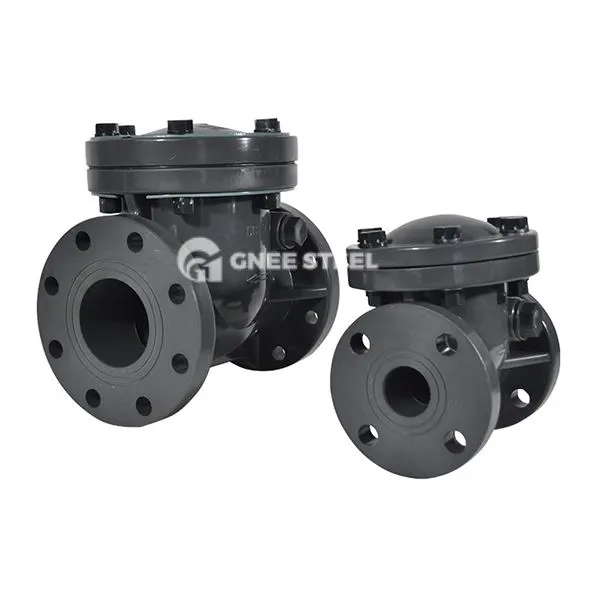

horizontale schommelcontroleklep
Beschrijving
Horizontale swingchecklep is een automatische klep die de klepschijf aandrijft om te openen en te sluiten door de unidirectionele stroom van medium. De klepschijf roteert rond een vaste as door een scharniermechanisme om de omgekeerde stroom van het medium te blokkeren. Het is geschikt voor horizontaal geïnstalleerde pijplijnsystemen. De klepschijf roteert rond de vaste as door het scharniermechanisme om de achterstroom van het medium te blokkeren. Het is geschikt voor horizontaal geïnstalleerde pijplijnsystemen.
Kernstructuur
Klepschijf en scharnier: de klepschijf is een schijf of deurvormige structuur met een metaal- of rubber/synthetisch materiaalafdichtingsoppervlak, dat wordt bevestigd aan de binnenkant van het kleplichaam door de scharnieras 17. Sommige nieuwe ontwerpen voegen bladveren toe of duwen componenten om de sluitsnelheid van de klepschijf te verminderen en de vloeistof te verminderen 26.
Zitafdichting: zachte afdichtingsstoelstructuur (zoals rubber of polytetrluorethyleen) kan de afdichtingsprestaties verbeteren en wordt door bevestigingsmiddelen aan het kleplichaam bevestigd om te voorkomen dat het medium eroderen en eraf valt.
horizontale swingcheckklep specificatie
|
Ondernaam |
Materialen (WCB) |
|
Lichaam |
ASTM A216 WCB |
|
Stoelring |
A 105+13 cr |
|
Schijf |
ASTM A216 WCB +13 cr |
|
Arm |
ASTM A216 WCB |
|
Moer |
Astm a 194 2 h |
|
Armspel |
ASTM A182 F6A |
|
Juk |
ASTM A216 WCB |
|
Moer |
Astm a 194 2 h |
|
Bonnetbout |
ASTM A193 B7 |
|
Bout |
ASTM A193 B7 |
|
Pakking |
304 Blad+grafiet |
|
Motorkap |
ASTM A216 WCB |
|
Oogbout |
ASTM A181 |
horizontale schommelcontroleklep
Selecties Suggesties:
Media met onzuiverheden: geef de voorkeur aan modellen met carbide -afdichtingsoppervlakken of filters.
Hoge druk en hoge temperatuur : gesmede stalen kleplichaam (zoals A105, F11) + harde afdichting opduiken (stelliet).
snelle sluitingsvereisten: configureer bladveren of hydraulische buffercomponenten om de impact van de waterhamer te verminderen.
Toepassingen
Oil en gas:
Backflowpreventie van oliepijpleidingen, media -isolatie van wellhead -apparaten en raffinageapparatuur.
CHEMISCHE EN ELEKTRISCHE POWER:
Reactoren op hoge temperatuur, ketelstoomsystemen en corrosieve vloeistofcontrole.
Merende en industriële :
Backflowpreventie van waterpompuitlaten, brandbeveiligingsbuisnetwerken en rioleringsbehandelingspijpen.
-onderhoud en voorzorgsmaatregelen
Regelmatige inspectie: controleer de slijtage van het afdichtingsoppervlak van de klepschijf en de flexibiliteit van de scharnieras om de 6 maanden en vervang beschadigde afdichtingen in tijd.
Installatierichting: strikt horizontale installatie om te voorkomen dat de klepschijf niet volledig kan worden gesloten als gevolg van tilt.
Speciale werkomstandigheden: de klepholte moet regelmatig worden gereinigd voor medium dat deeltjes bevat om jamming te voorkomen
