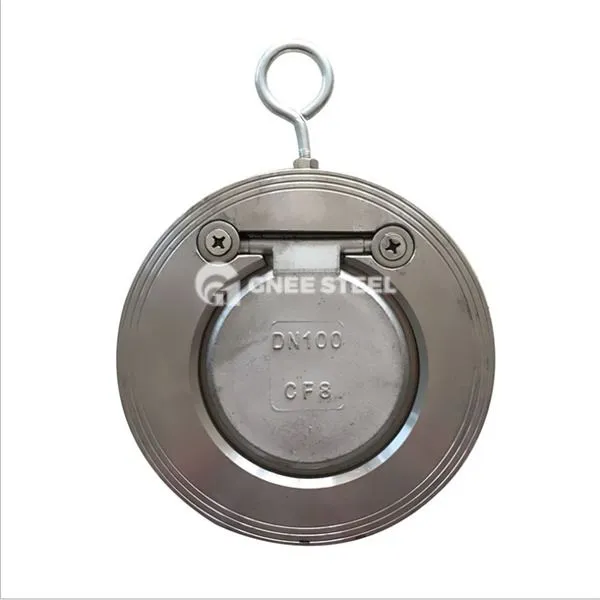

Wafelklep met enkele plaat

Wafelklep met één plaat is een klep die eenrichtingsafsluiting bereikt door een enkele klepschijf te roteren of op te tillen. De kernstructuur is een installatie van het type wafer (geen flensaansluiting), die afhankelijk is van de eigen druk van het medium om de klepschijf te openen en te sluiten om te voorkomen dat het medium terug stroomt. De belangrijkste componenten omvatten:

Kleplichaam: meestal gemaakt van roestvrij staal (304/316) of UPVC, dat corrosiebestendig is en geschikt is voor lage druk tot middelgrote drukomstandigheden.
Klepschijf: een schijfontwerp met één stuk, dat snel sluit door de voorsprong van de lente of zwaartekrachthulp om de impact van de waterhamer te verminderen.
Afdichting: rubber (nbr/epdm) of metalen harde afdichting (brons/stellietlegering) wordt gebruikt om ervoor te zorgen dat de leksnelheid kleiner is dan of gelijk is aan 0. 01%.



Gnee enkele plaat wafelklep



Voordelen ‌

‌Compact en lichtgewicht‌: de dikte van het ontwerp van het wafer-type is slechts ‌1/3 ~ 1/2‌ van de traditionele flensklep, waardoor de installatieruimte wordt bespaard‌. ‌Fast Sluiting‌: De sluitingstijd van de spring-geassisteerde klepschijf is kleiner dan of gelijk aan 0. 2 seconden, waardoor gemiddelde rugstroom en waterhamereffect effectief voorkomen. ‌Low Flow Resistance‌: Het gestroomlijnde klep lichaamsontwerpdrukverlies is kleiner dan of gelijk aan 0. 03MPA, geschikt voor scenario's met een lage stroomsnelheid. ‌ Low Kostenonderhoud ‌: Geen complex aandrijfmechanisme, gemakkelijke demontage en montage, lage kosten voor het vervangen van afdichtingen‌. ‌

Toepassingen ‌

Watervoorziening en drainagesysteem voor het bouwen van water: gebruikt voor de uitlaat van waterpomp om de stroom van het water en de impact op de waaier te voorkomen wanneer de pomp wordt gestopt‌. ‌Heating, ventilatie en airconditioning (HVAC) ‌: Geschikt voor gekoelde watercirculatiepijpleidingen, weerstaand -10 graad ~ 60 graden werkomstandigheden‌. ‌CHEMISCHE LAGE DRUKTURE PIPELINES‌: transport schoon water en zwak corrosieve media (zoals zuur- en alkali-oplossingsconcentratie kleiner dan of gelijk aan 10%) ‌.
