Beschrijving van roestvrijstalen cryogene terugslagkleppen Beschrijving
Roestvrij staal cryogene terugslagklep wordt speciaal gebruikt in extreem lage temperatuuromgevingen met gemiddelde temperatuur kleiner dan of gelijk aan -40 graad (zoals vloeibare zuurstof, vloeibare stikstof, vloeibaar aardgas, enz.). Het opent automatisch en sluit de klepschijf om te voorkomen dat het medium terug stroomt. Het is de kernveiligheidscontrolecomponent van cryogene opslag en transport, luchtscheidingsapparatuur en vloeibaar gemaakte gaspijpleidingen.
Kernparameters en prestaties
Toepasselijke arbeidsvoorwaarden:
Temperatuurbereik: -196 graad ~ +80 graad (van toepassing op ultra-lage temperatuuromstandigheden wanneer het afdichtoppervlak PTFE/PCTFE is).
Drukbeoordeling: PN16 ~ PN320 (tot klasse 1500), die bestand is tegen de expansiedruk van faseverandering van vloeibare media.
Toepasselijke media: vloeibare zuurstof (LO₂), vloeibare stikstof (Ln₂), vloeibare argon (LAR), vloeibaar aardgas (LNG), enz.
Structuur en afdichting:
Klep lichaamsmateriaal: 304/316L roestvrij staal of 2205/2507 duplex staal, met lage temperatuurstaai en corrosieweerstand.
SEALENDE Design:
Het afdichtingsoppervlak van de klepschijf is gelast met een op kobalt gebaseerde legering of harde legering om nullekkage te garanderen bij -196 graad (leksnelheid kleiner dan of gelijk aan 10 ppm).
Uitgerust met een compensatiestructuur met metalen balg om te voorkomen dat de klepsteel bij lage temperatuur krimpt en afdichtingsfalen veroorzaakt.
Specificatie van roestvrijstalen cryogene terugslagkleppen
|
item |
ventiel |
|
Sollicitatie |
Industrieel gebruik, industrieel watergebruik, huishoudelijk gebruik |
|
Poortgrootte |
Dn 10- dn2000 |
|
Garantie |
24 maanden |
|
Plaats van herkomst |
China |
|
Henan |
|
|
Stroom |
geen |
|
Temperatuur van media |
Hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur |
|
Merknaam |
Knijper |
|
Structuur |
Rekening |
|
Media |
Gas, olie, water, chemisch, stoom |
|
Aangepaste ondersteuning |
OEM, ODM, OBM |
|
Levertijd |
7-15 dagen |
|
Coating |
Aangepast |
|
Ontwerp |
BS 1868 / API 6D / ASME B16.34 |
|
Eindverbinding |
Schroefdraad, socket las |
|
Gezicht tot aangezicht |
ASME B16.10 |
|
Eindflens |
ASME B16.5 |
|
Test |
API598 |
|
Certificaten |
CE/ISO/SGS/MTC |
|
OEM/ODM/OBM |
Aangepast |
|
Trimmen |
SS AISI 410 |

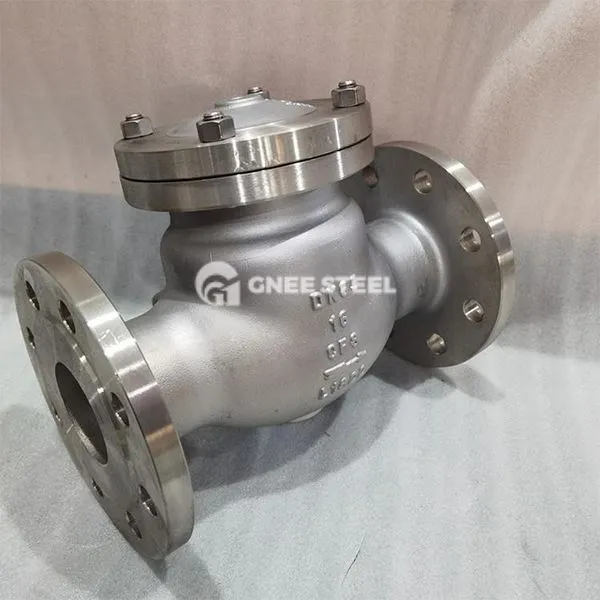

Roestvrij staal cryogene terugslagkleppen
Toepassingen
Liquefied gasopslag en transport:
LNG ontvangende stations, import- en exportale pijpleidingen van vloeibare zuurstof/vloeibare stikstofopslagtanks, om gemiddelde rugstroom te voorkomen en apparatuur te veroorzaken overdruk.
Cryogene tank vrachtwagenlaad- en lossysteem, om de lage temperatuur impact van vloeibare koolwaterstofmedia te weerstaan.
Luchtscheiding en chemische apparatuur :
De uitlaatpijpleiding van de vloeibare zuurstofpomp in de luchtscheidingsapparatuur moet voldoen aan de ISO 15848 cryogene klepstandaard.
Cryogene reactorcirculatiesysteem, geschikt voor corrosieve media die H₂s of Co₂ bevatten.
