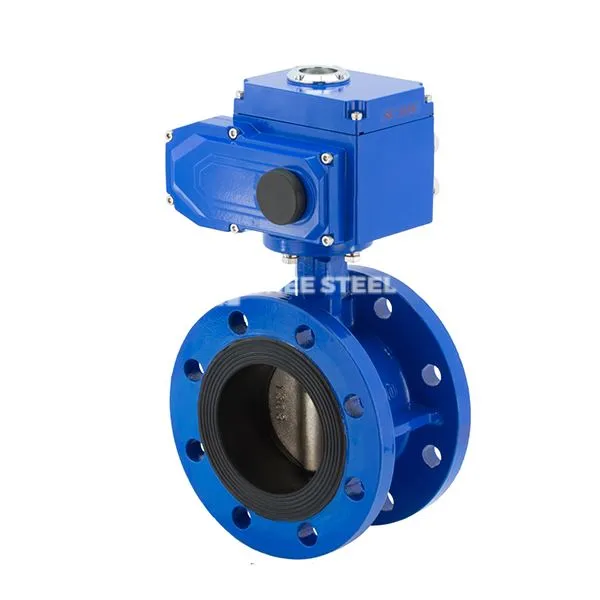

Elektrisch geactiveerde vlinderklep Beschrijving
Elektrische vlinderklep is een klep die wordt aangedreven door een elektrische actuator om een cirkelvormige vlinderplaat te roteren. De vlinderplaat roteert rond de klepas 0 graad -90 diploma om de opening en sluiting of stroomregeling van het pijpleidingmedium te behalen. De kernfuncties zijn omvatten:
Snelle besturing: 90 graden rotatie kan volledige opening of volledige sluitingsactie, snelle responssnelheid voltooien, geschikt voor automatische besturingssystemen.
Low stroomweerstandsontwerp: wanneer volledig open is, is de dikte van de vlinderplaat de enige weerstand tegen de stroom van het medium en het drukverlies is slechts 1/3 van de poortklep met dezelfde diameter.
Structuur- en ontwerpkenmerken
Hoofdcomponenten:
Kleplichaam: gemaakt van gietijzer, ductiel ijzer of roestvrij staal (zoals 3 0 4/316), flens of klemverbinding voldoet aan GB/ANSI -normen en het drukbereik is 1. 0-4. 0MPA.
Butterfly-plaat: schijfvormige structuur, harde afdichtingsoppervlakoppervlakte wolfraamcarbide, zachte afdichtingstype ingebedde PTFE of rubberen afdichtingsring.
Drive en Seal:
Electric Actuator: ondersteunt schakelaartype (220V AC) of modulatietype (4-20 MA Signal), koppelafdekkingen 50-2000 n · m, met explosiepreiding (exdⅱbt4) en IP67 Beschermingsniveau.
Double afdichtingsoplossing:
Elastische afdichting: nitrilrubber of PTFE -klepstoel, lekkageniveau tot VI, toepasselijke temperatuur -20 graad ~ 150 graden .
metalen harde afdichting : meerlagige roestvrij staal + grafietstructuur, hoge temperatuurweerstand tot 450 graden, bestand tegen erosie van korrelige media.
Elektrisch geactiveerde vlinderklepspecificatie
|
Medium gebruikt |
water, olie, vloeistof, stoom, enz |
|
Vloeibare temperatuur |
{-10 graad ~ 425 graden |
|
Werkdruk |
0. 3-2. 5mpa |
|
Klep lichaamsmateriaal |
roestvrij staal |
|
Verbindingsgrootte |
2 "-24" |
|
Doorsnede (mm) |
Dn 50-600 |
|
Afdichtmateriaal |
roestvrij staal |
|
Vlinderklepplaat |
gietijzer of roestvrij staal |
|
Elektrische actuator |
Aan-off type, regulatietype, passief contacttype, openingssignaaluitgangstype, |
Elektrisch geactiveerde vlinderklep
Selecties suggesties:
Hoge temperatuur en hogedrukomgeving: de voorkeur aan hard-afgezaaide vlinderkleppen (zoals D943W), het klep lichaamsmateriaal moet WCB of 316L roestvrij staal zijn.
Corrosieve media: gebruik met fluor beklede vlinderkleppen (PTFE-voering), bestand tegen sterke zuur- en alkali-corrosie.
Toepassingen
Agriculturele irrigatie: zonne-aangedreven type wordt gebruikt voor waterbesparende irrigatiesystemen, ter ondersteuning van externe controle en filtratie van waterkwaliteit.
Energiesysteem: stoompijpleidingregulatie in thermische energiecentrales, koelwatercirculatieregeling in kerncentrales.
Chemische productie: verhouding tussen de grondstof van de reactor, corrosieve medium cutoff (zoals zuur- en alkali -transmissiepijpleidingen).
