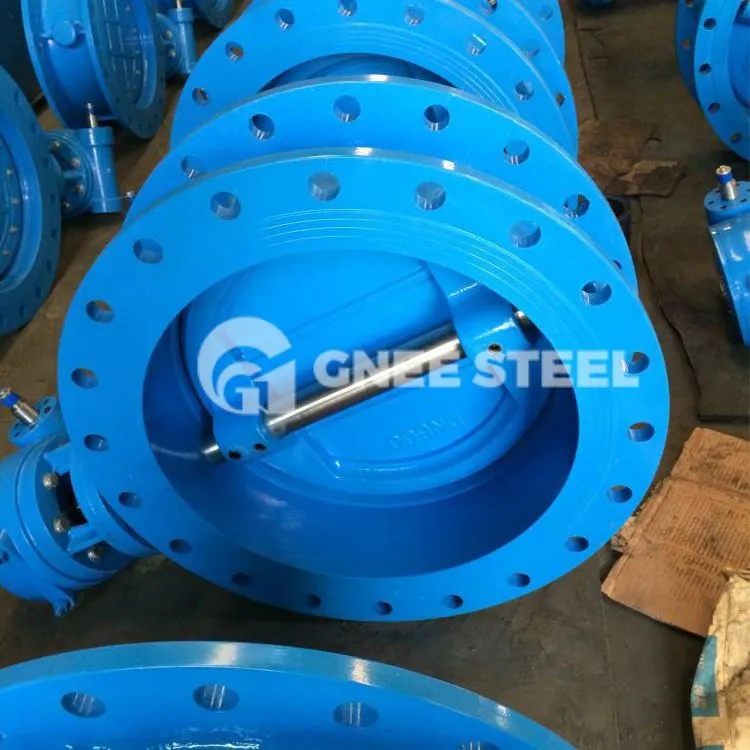

Hoogwaardige geflensde vlinderkleppen zijn bijzonder geschikt voor kleppen met een grote diameter. Ze worden veel gebruikt op het gebied van regeling met grote diameter. Wanneer de flensvlinderklep volledig geopend is, is de stromingsweerstand klein. Wanneer de openingshoek van de vlinderplaat tussen ongeveer 15-70 graden ligt, kan de flensvlinderklep het mediumdebiet zeer gevoelig regelen. Omdat de vlinderplaat van de flensvlinderklep veegeigenschappen heeft tijdens rotatie, kan dit type klep bovendien worden gebruikt in pijpleidingen met zwevende deeltjesmedia. Afhankelijk van de sterkte van de afdichting kan deze ook voor poeders worden gebruikt. en granulaire mediapijplijnen.
| Normen | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materialen | Koolstofstaal, roestvrij staal, aluminiumbrons, Monel, Hastelloy, titanium, duplex, super duplex en andere specials |
| Drukclassificaties | ANSI 150# tot ANSI 1500# |
| Maatbereiken | 2" tot 140"- 50mm tot 3500 mm (grotere maten op aanvraag) |
| Beëindigt verbindingen | RF, RTJ |
| optionele zittingringen | Veerkrachtig RPTFE; Metaal zittende INCONEL (Brandveilig op aanvraag) |
| Aandrijvingen | Handmatig, pneumatisch, elektrisch, hydraulisch (contragewicht) en elektrohydraulisch |
Hoogwaardige kleppen
- Functies
Strak sluitend ontwerp.
Het kleplichaammateriaal uit één stuk is gegoten staal of roestvrij staal met uitstekende corrosieweerstand.
Zeer sterke stuurpen uit één stuk gemaakt van A564 Gr. 630/PH 17-4.
ISO 5211 montagepad met vierkante as van 2"-12". 14"-24" spieverbindingen maken directe montage mogelijk van handmatige (hendel en versnelling), pneumatische en elektrische actuatoren.
Dubbele offsetconfiguratie, taps toelopend hoekschijfontwerp. Maximaal debiet, minimale weerstand en hoge Cv.
Klepzittingen zijn verkrijgbaar in zacht (PTFE/RTFE) nitrilrubber, EPDM, VITON of metalen (A240 Tp 304/316) brandwerende klepzittingen. Zowel zachte als metalen zittingen zijn uitwisselbaar.
De pakkingflens voorkomt een ongelijkmatige verdeling van de belasting, waardoor de afdichting beschadigd zou kunnen raken.
Een intern slagbegrenzerontwerp voorkomt overmatige beweging van de schijf, waardoor mogelijke schade aan de klepzitting tot een minimum wordt beperkt.
Steunringen zijn verkrijgbaar in 125 tot 200 AARH-oppervlakteafwerkingen en zijn compatibel met standaard en spiraalgewonden pakkingontwerpen. De buitendiameter is ingebed in het afdichtingsoppervlak van de pakking om externe lekkage te voorkomen.
De robuuste handgreep en de 10-positie-inkepplaat positioneren de schijf in nauwkeurige hoekaanslagen.
