De hoogwaardige vlinderklepplaat en afdichtring hebben een unieke excentrische structuur, die de kenmerken heeft van een compacte structuur, goede snijprestaties, een lange levensduur, enz., en zowel aanpassings- als snijfuncties heeft. Het wordt veel gebruikt in de metallurgie, de chemische industrie, elektriciteit, textiel, voedsel, geneeskunde, papierproductie en andere industriële sectoren, evenals gemeentelijke techniek, waterplanten en andere pijpleidingen om leidingwater, riolering, olievloeistoffen of lucht af te sluiten of af te sluiten. , gas, aardgas, waterdamp en andere media. Druk- en stroomregeling.
| Productienormen | API, ANSI, BS, DIN, JIS |
| Afdichting van vlinderkleppen | veerkrachtig gezeten (PTFE, RPTFE), metaalgezet |
| Bereik klepgrootte | van 1-1/4 inch tot 64 inch (DN32 mm - DN1600 mm) |
| Druk | 150 pond, 300 pond, 600 pond |
| Toepasselijke temperatuur | van -40 graden C tot 425 graden C |
| Vlinderklepaansluiting | geflensd, wafeltje (inclusief noktype) |
| Materialen voor kleplichaam | koolstofstaal, roestvrij staal, gelegeerd staal |

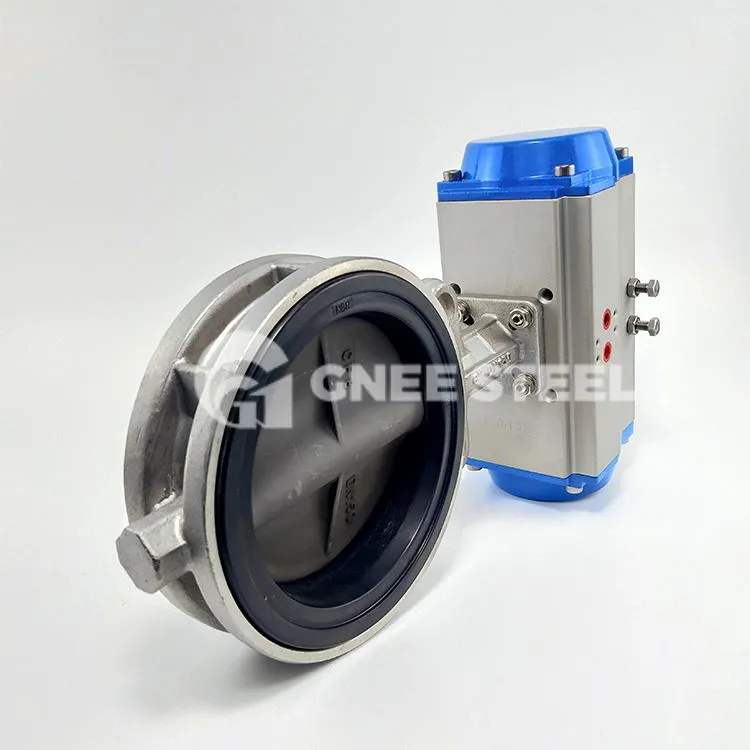

- PK vlinderklep
- Kenmerken van vlinderkleppen met hoge prestaties:
1. Hoogwaardig instelbaar afsnijtype. Het kan zowel als regelklep als als afsluiter worden gebruikt.
2. Bidirectioneel afdichtingstype, dat verschilt van algemene eenrichtingsafdichting. Het kan nog steeds betrouwbaar afdichten, zelfs als het medium terugstroomt of er een "luchtslag" optreedt.
3. Het kleplichaam maakt gebruik van integrale giettechnologie, met compacte structuur, klein formaat en lichtgewicht;
4. Door een structuur met dubbele excentriciteit (Aariable Excentricity) aan te nemen, zet de klepplaat, wanneer deze gesloten is, naar buiten uit om een perifere afdichtingsstatus te bereiken; wanneer deze wordt geopend, scheidt de klepplaat zich snel van de afdichtring, waardoor slijtage van de afdichtingsring effectief wordt voorkomen; op deze manier wordt het bedieningskoppel verminderd en wordt ook de levensduur van de klep verlengd.
5. De afdichtring heeft een nieuw ontwerp en maakt gebruik van internationaal geavanceerde technologie: de PTFE-afdichting heeft een "lip- en tand"-vormige zelfdichtende structuur; de harde afdichting heeft een "U"-vormige elastische afdichting. De afgedichte structuur heeft een lange levensduur en is betrouwbaar. Wanneer zachte afdichtingen moeten worden gebruikt en wanneer harde afdichtingen, hangt dit vooral af van de eisen van de gebruiker, de bedrijfsomstandigheden en de eisen op het gebied van corrosieweerstand.
6. De klep heeft een grote stroomcapaciteit en een kleine stroomweerstand, de tweede alleen voor de niet-gereduceerde O-vormige kogelkraan van hetzelfde kaliber.
7. De klep heeft een grote stroomdiameter en de diameter van het stroomkanaal is groter dan de diameter van het stroomkanaal gespecificeerd in GB12238. Het stromingskanaal heeft in principe geen krimpholte, wat het reinigen en zelfreinigend maken van de pijpleiding vergemakkelijkt. Het is effectiever voor troebele vloeistoffen met een lage viscositeit met zwevende deeltjes en vezelmedia.
8. De verbindingsmethode met de pijpleiding maakt gebruik van het flensloze klemtype. Structurele lengte: De zachte afdichting gebruikt GB12221 middelgrote series (ISO5752 middelgrote seriecode: 20) en de harde afdichting gebruikt GB12221 lange series (ISO5752 middelgrote seriecode: 16). Daarom is dit type klep zeer veelzijdig en uitwisselbaar, en voldoet het aan internationale normen.
9. Vier hoofdcategorieën standaardactuators: pneumatisch zuigertype (ZS), pneumatisch membraantype (ZM), elektromechanisch schakelaartype (ZA) en elektrisch elektronisch aanpassingstype (ZD) zijn uitwisselbaar.
