Handmatige vlinderklep

Handmatige vlinderklep is een klep die de vloeistofstroom regelt door de vlinderplaat handmatig te roteren. De kerncomponenten omvatten kleplichaam, vlinderplaat, klepsteel en afdichtingen, die geschikt zijn voor scenario's voor water, gas, stoom en poedermedia.

‌VALVE LICHAAM EN VLTERKENDE PLAAT: ‌VALVE LICHAAMMATERIAAL: voornamelijk gietijzer, koolstofstaal, roestvrij staal (3 0 4/316l), met een drukbeoordeling van PN1. 0 ~ pn1.6 (1. 0}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} ~ 1,6mpa); ‌Butterfly-plaatontwerp: de schijfvormige vlinderplaat roteert 0 graad ~ 90 graden rond de as, en de stroomweerstand is klein wanneer volledig open (drukval minder dan of gelijk aan 0,05), die geschikt is voor grote stroomregulering. ‌Seal vorm: ‌elastische afdichting (zoals EPDM, PTFE): Lekniveau bereikt ANSI klasse VI, toepasselijke temperatuur -20 graad ~ 150 graden; ‌ metalen afdichting (harde legeringsoverlay): temperatuurweerstand kleiner dan of gelijk aan 550 graden, geschikt voor medium dat deeltjes of hoge temperatuur bevat.

Classificatie en modelcompilatie

Verbindingsclassificatie:

Wafeltype (zoals D71x): geklemd tussen pijpflenzen door studbouten, compacte structuur;

Flenstype (zoals D341X): Flenzen aan beide uiteinden, geschikt voor DN50 ~ DN2600 -pijpen.

Modelanalyse (D343H -16 C als voorbeeld nemen):

D: Categorie vlinderklep;

3: Worm versnellingsaandrijving;

4: flensaansluiting;

3: drie-centrische structuur;

H: Legering stalen afdichting;

16: Nominale druk 1,6 MPa;

C: gegoten stalen kleplichaam.

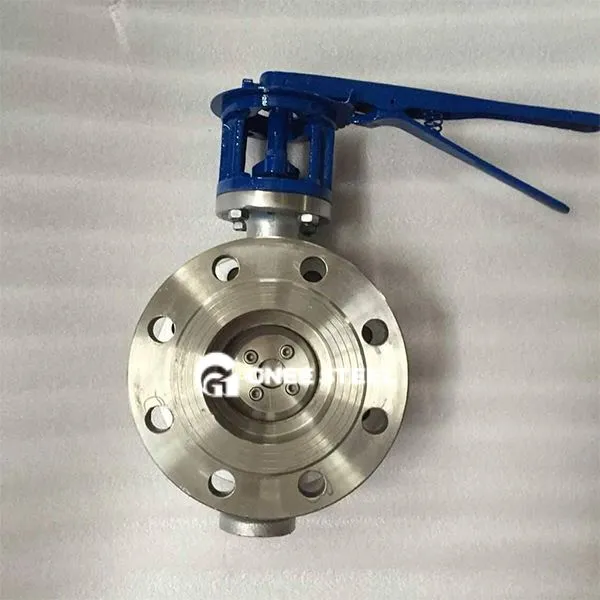

GNEE handmatige vlinderklep



Toepassingen
