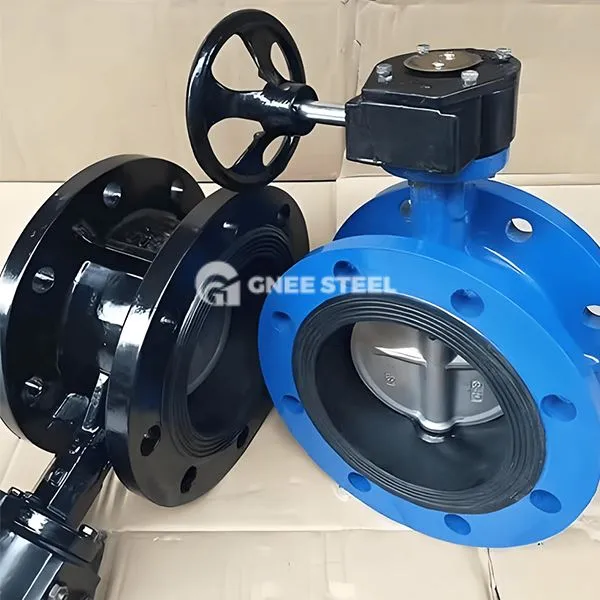

Double-offset vlinderkleppen Beschrijving
Double Offset Butterfly Valve is een krachtige vlinderklep die de afdichtingsprestaties optimaliseert door dubbel excentriek ontwerp. Het structurele kenmerk is dat de klepsteelas tegelijkertijd afwijkt van het midden van de vlinderplaat en het midden van het kleplichaam. Het is geschikt voor vloeistofcontrole onder middelhoge en hoge druk, frequente opening en afsluitende en ernstige werkomstandigheden.
1. Structureel ontwerp
Dubbele excentrieke lay -out:
Eerste excentriciteit: de klepsteelas wijkt af van het midden van de vlinderplaat om het contactgebied tussen de vlinderplaat en de klepstoel te verminderen.
Tweede excentriciteit: de klepstamas wijkt afwijkt van het midden van het kleplichaamkanaal om een CAM -effect te vormen en de openings- en sluitingsweerstand te verminderen.
Belangrijke componenten:
Vlinderplaat: schijfvormige structuur, oppervlaktehardende behandeling (zoals oppervlakken roestvrij staal of spuit keramiek) om de slijtvastheid te verbeteren.
Klepstoel: zachte afdichting (PTFE/EPDM) of metalen harde afdichting (stellietlegering), ondersteuning van tweeweg nullekkage.
Klepstam- en aandrijfmechanisme: ontwerpen van anti-beweging, geschikt voor handmatige, pneumatische of elektrische werking, in overeenstemming met de ISO 5211-standaard.
Dubbel-offset vlinderkleppen specificatie
|
item |
ventiel |
|
Sollicitatie |
Industrieel gebruik, industrieel watergebruik, huishoudelijk gebruik |
|
Poortgrootte |
Dn 10- dn2000 |
|
Garantie |
24 maanden |
|
Plaats van herkomst |
China |
|
Henan |
|
|
Stroom |
Pneumatisch, elektrisch, handmatig, hydraulisch |
|
Temperatuur van media |
Hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur |
|
Merknaam |
Knijper |
|
Structuur |
VLINDER |
|
Media |
Gas, water, olie, zuur |
|
Aangepaste ondersteuning |
OEM, ODM, OBM |
|
Schijfmateriaal |
Koolstofstaal, roestvrij staal, chroom molybdeen s |
|
Stoelmateriaal |
NBR/EPDM/PTFE/VITON/SILICONE ETC |
|
Coating |
Aangepast |
|
Eind standaard |
PN6/10/10/10/25/20/150LB/JIS5K/10K/AS2129 TABEL D/E/F |
|
Lichaamsmateriaal |
Koolstofstaal, roestvrij staal, chromen molybdeum st |
|
Stengelmateriaal |
2CR13, 1CR13, roestvrij staal, chroom molybdeen s |
|
Kleur |
Aangepast op aanvraag |
|
Afdichtingsstestdruk |
0. 66mpa -4. 4mpa, 1.1mpa, 1.76mpa, 2.2mpa |
|
Shell -testdruk |
{{{0}}}. 9mpa -6. 0 mpa, 2.4mpa, 3.0mpa |
|
Transportpakket |
Houten behuizing |
Double-offset vlinderkleppen
Voordelen
- Llow Operating Torque: het dubbele excentrieke ontwerp vermindert het openings- en sluitingskoppel met 40%~ 60%, wat geschikt is voor frequente bedieningsscenario's.
- Lange leven: de slijtage van het afdichtoppervlak is 70% lager dan die van de middellijn vlinderklep, en de levensduur kan meer dan 10 jaar bereiken.
- Hoge drukaanpassingsvermogen: het kan een maximale druk van klasse 300 (ongeveer 50 bar) weerstaan, en de harde afdichtingversie kan een temperatuur van 232 graden weerstaan.
- Economisch : De structurele complexiteit is lager dan die van de drie-centrische vlinderklep, met lage productiekosten en handig onderhoud.
Toepassingen
- Gemeentelijke engineering: Flow Regulation met grote diameter (DN50 ~ DN2400) van watervoorziening en afvoersystemen en thermische netwerken.
- Petrochemische industrie: het afsnijden en reguleren van olieproducten en corrosieve media in raffinage -eenheden.
- Vermogen en HVAC: klepvereisten voor koelwatersystemen en stoompijpleidingen (temperatuur kleiner dan of gelijk aan 232 graden).
- Speciale werkomstandigheden: scenario's die gedetailleerde media, vacuümomgevingen en scènes bevatten die brandbeveiligingsontwerp vereisen.
