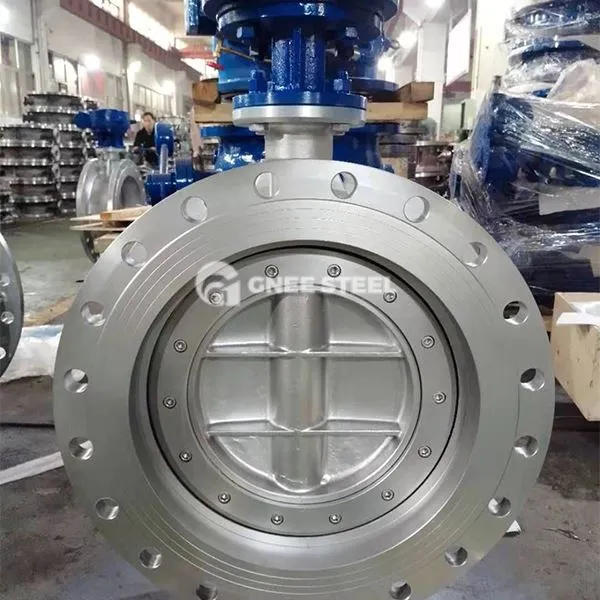

Vlinderkleppen in de centra-schijf

De vlinderklep van de middelste schijf is de middellijn vlinderklep. De kernfunctie is dat de klepstamas, het midden van de vlinderplaat en de middellijn van de kleplichaam coaxiaal zijn. Het neemt een symmetrisch structureel ontwerp aan en is geschikt voor vloeistofregelscenario's met lage druk, normale temperatuur en conventionele afdichtingsvereisten.

Structuur- en ontwerpkenmerken

Drie-lijnen coaxiale lay-out:

De klepsteelas, het midden van de vlinderplaat en de middellijn van de kleplichaam overlappen elkaar volledig en de structuur is symmetrisch en eenvoudig.

De vlinderplaat is een schijf (middelste schijf) en het contactoppervlak met de klepstoel is een symmetrisch ontwerp met volledige cirkel.

‌Key componenten:

‌Valsstoel: meestal gemaakt van elastische materialen (zoals EPDM of PTFE), afhankelijk van elastische vervorming om afdichting te bereiken.

‌ Butterfly -plaat: een centraal symmetrische schijf met een plat oppervlak dat volledig moet worden uitgerust met de klepstoel om afdichtingen te garanderen.

‌Drive-mechanisme: handmatige, wormuitrusting of elektrische werking, het is noodzakelijk om samen te werken met een wormwielvermindering om zelfvergijzingspositionering van de vlinderplaat te bereiken.

Werkprincipe en prestatiekenmerken

Afdichtingsmechanisme:
De vlinderplaat is volledig contact met de klepstoel en de opening tussen de afdichtingsoppervlakken wordt gecompenseerd door de vervorming van de elastische klepstoel, die op de gemiddelde druk vertrouwt om de afdichting te helpen.
De afdichtingsprestaties zijn afhankelijk van de elasticiteit van het klepstoelmateriaal en is niet geschikt voor hoge druk- of hoge temperatuuromstandigheden.
VOORS EN CONSCHAKKELING:
Voordelen:
Eenvoudige structuur en lage productiekosten.
Kleine openings- en slothoek (minder dan of gelijk aan 90 graden), eenvoudige werking.
Beperkingen:
De vlinderplaat en de klepstoel zijn in continue wrijving, met een hoge slijtage en kort leven.
Lage toepasselijke druk (meestal kleiner dan of gelijk aan 16 bar) en beperkte temperatuurweerstand (EPDM minder dan of gelijk aan 80 graden, PTFE minder dan of gelijk aan 150 graden).



Vlinderkleppen in de centra-schijf



Toepassingen

Gemeentelijke waterservices:
Stroomregeling van grote diameter van watervoorziening en afvoersystemen (DN50 ~ DN1200).
Openings- en sluitingsregeling van lagedruk schoon water en afvalwater.
Building HVAC:
Routinematige regulering van airconditioning watersystemen en brandbeveiligingsleidingen.
Algemeen industrieel gebruik:
Interceptie van normale temperatuur, niet-corrosieve media (zoals lucht- en smeerolie).
