Poederblinderklep Beschrijving

Poedervlinderklep is een klep die speciaal wordt gebruikt in het transportsysteem van het poeder en het korrelige materiaal. Het realiseert de openings- en slotregeling van de pijpleiding door de klepplaat te roteren. Het heeft de kenmerken van goede afdichting, slijtvastheid en lichtgewicht. Het wordt veel gebruikt in silo's, pneumatische transport, chemische industrie en voedselverwerking.

Kernparameters en structurele kenmerken
Basisontwerp:

Klep lichaamsmateriaal: gegoten aluminiumlegering (lichtgewicht) of 304/316L roestvrij staal (corrosiebestendig), de roterende klepplaat neemt polymeerslijtvaste materialen aan (zoals NBR, PTFE).
‌ Afdichtingsvorm: zachte afdichting (rubber of polymeermateriaal), geschikt voor lekpreventie -eisen van poederdeeltjes.
‌ Drive -modus: handleiding, pneumatisch (CP101/CP126 Actuator) of elektrisch, ondersteunende snel openen en sluiten.

Specificatie van poedervlinderklep

Items Parameter	Fosd -05	Fosd -10	Fosd -16	Fosd -30	Fosd -60	Fosd -125	Fosd -250	Fosd -400
Uitgangskoppel	50 nm	100 nm	160 nm	300 nm	600 nm	1250 nm	2500 nm	4000 nm
Rated reistijd	20S	15S/30S			30S/60S	100S	100S	100S
Rotatiehoek	0 graad -90 diploma	0 graad -90 diploma	0 graad -90 diploma	0 graad -90 diploma	0 graad -90 diploma	0 graad -90 diploma	0 graad -90 diploma	0 graad -90 diploma
Werkstroom	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Startkracht	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Motorvermogen	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Gewicht	3 kg	5kg	5,5 kg	8 kg	8,5 kg	15 kg	15,5 kg	16kg
Stroom	AV220V, AC24V, AC110V, AV220, AC380, DC24V (Kies Opties)
Isolatieweerstand	100m/500VDC
Standaard	1500 vac, een minuten
Inbrakende bescherming	IP65/IP67
Installatiehoek	360 graden elke hoek
Elektrische interperatie	Eén G1/2 CNCO, één aansluitingspoort van het netsnoer, een signaaldraadverbindingspoort
Omgevingsvochtigheid	-30 diploma tot +60 diploma

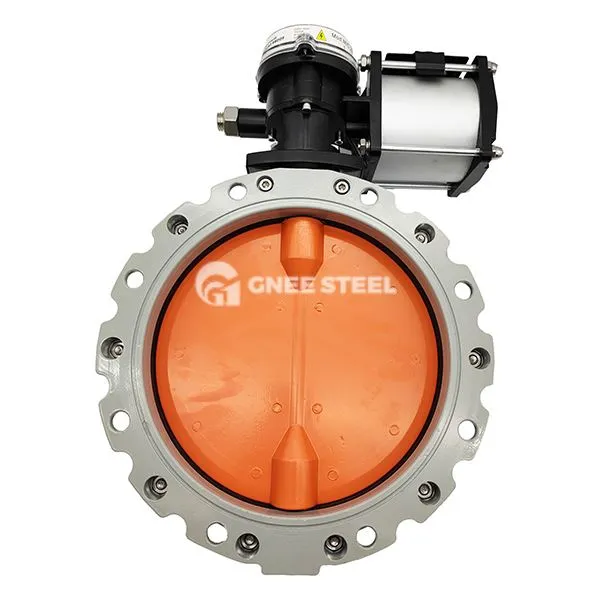

Poederklep

Toepassingen

Poedermateriaalbehandeling:
Laden aan de onderkant van silo's en bakken, met behulp van zwaartekracht om materialen te onderscheppen.

Schroef transportplaat of pneumatische transportpijpleiding om materiaal terugstroom te voorkomen.

Industrieel veld:

Cement- en chemisch poedersysteem, bestand tegen schurende media.

Werkomstandigheden van voedselkwaliteit (zoals melkpoeder en zetmeel) gebruiken sanitaire roestvrijstalen kleplichaam en klem snel-installatie verbinding.

Selectie- en installatiespecificaties

Selectiepunten:
Bij het bevatten van zeer schurende deeltjesmedia heeft de schuine klepstoel + polymeerklepplaatstructuur de voorkeur om jamming en slijtage te verminderen.

Het pneumatische transportsysteem moet worden gekoppeld aan een pneumatische actuator (druk {{0}}}. 4 ~ 0,6 MPa) om een snelle respons te garanderen.
‌
Installatievereisten:
Horizontale installatie vereist dat de rotatieas van de klepplaat loodrecht op de zwaartekrachtrichting staat om de accumulatie van materiaal en afdichtingsfalen te voorkomen.

Flensverbinding maakt gebruik van metalen spiraalvormige pakkingen of siliconenkussentjes voor voedselkwaliteit om te voldoen aan de afdichtingsvereisten van verschillende media.
