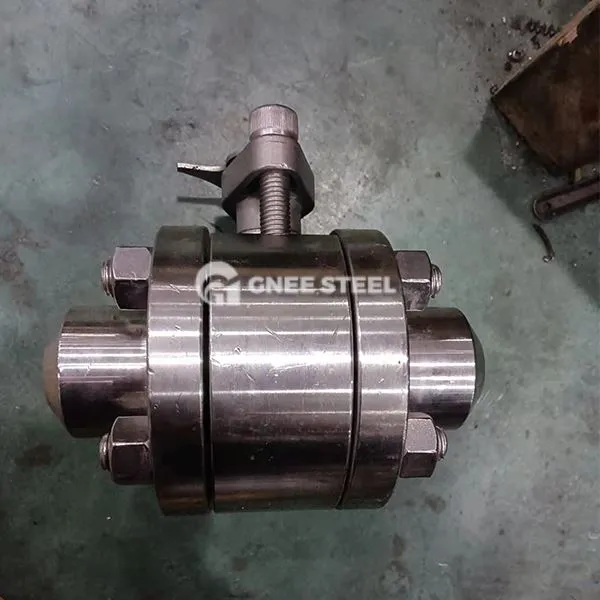

Gelaste kogelkleppen

Gelaste kogelventiel is een kogelventiel die belangrijke componenten verbindt (zoals de bal- en kleplichaam, klepstam en kleplichaam, enz.) Door lassen. De opening en sluiting of stroomregeling van het pijpleidingsmedium wordt bereikt door de bal met een door gat te roteren. Het is verdeeld in twee soorten: volledig gelast (alle onderdelen zijn gelast en verbonden, zonder lekrisico) en semi-gelast (gedeeltelijke lassen + afneembare verbinding).
‌Core structurele kenmerken‌:
‌ ‌WELD CONNECTION‌:
Het is een laskleplichaam: het kleplichaam wordt als geheel aan de pijpleiding gelast, zonder bouten of flensinterfaces, en heeft een extreem sterke afdichting, die geschikt is voor hoog-druk en risicovolle media (zoals aardgas en olie).
‌Semi-gelaste ontwerp‌: de kleplichaam is gedeeltelijk gelast + flensaansluiting, rekening houdend met zowel afdichting als afneembaarheid.
‌Ball Design‌:
‌ Floating Ball‌ (geschikt voor een kleine diameter): de bal drukt de afdichtring strak onder de gemiddelde druk om afdichtingen te bereiken.
‌Fixed Ball‌ (geschikt voor grote diameter/hoge druk): de bal wordt bevestigd door de bovenste en onderste assen, de afdichtring is vooraf gedarmd en de drukweerstand is sterker. ‌

Afdichtingstype: Soft SEAL (PTFE/Versterkte grafiet): Zero Lekkage, Toepasselijke temperatuur -40 graad ~ 200 graden, sterke corrosieweerstand.

Harde afdichting (metaal/keramiek): bestand tegen hoge temperatuur (minder dan of gelijk aan 550 graden) en deeltjeserosie, geschikt voor onzuiverheidsbevattende media.



Gelaste kogelkleppen



Voordelen

Hoogsterke afdichting:
Lassen elimineert het risico op flensinterface -lekkage, vooral geschikt voor harde werkomstandigheden zoals aardgas- en chemische industrie.
De structuur van de harde afdichting kan de hoge druk groter dan of gelijk zijn aan PN6.4MPa en de zachte afdichting bereikt nullekkage (ANSI VI -niveau).
‌ corrosie weerstand en lang leven:
Het klep lichaamsmateriaal kan roestvrij staal (316L), koolstofstaal (WCB) of legeringsstaal (WC6) zijn, dat geschikt is voor corrosieve media zoals zuur, alkali en zout.
De volledig gelaste structuur heeft geen actieve bouten, vermindert corrosiepunten en verlengt de levensduur (tot 30 jaar).
‌Lichtgewicht en ruimtebesparende:
Vergeleken met flenskalkleppen vermindert het lasontwerp het gewicht van de connector en is hij geschikt voor pijpleidinglay -outs met beperkte ruimte (zoals onderzeeërpijpleidingen).

Toepassingen

Olie- en gastransport: hoge druk op aardgas in langeafstandspijpleidingen en LNG-stations.
‌Chemisch en petrochemisch: procescontrole van sterk corrosieve media (zoals zwavelzuur en vloeibare ammoniak). ‌ Elektriciteit en verwarming‌: volledig ingesloten en afsluiting van stoompijpleidingen op hoge temperatuur en thermische netwerken.
‌ Merende engineering‌: permanente verbinding van ondergrondse watervoorziening en verwarmingsnetwerken.
