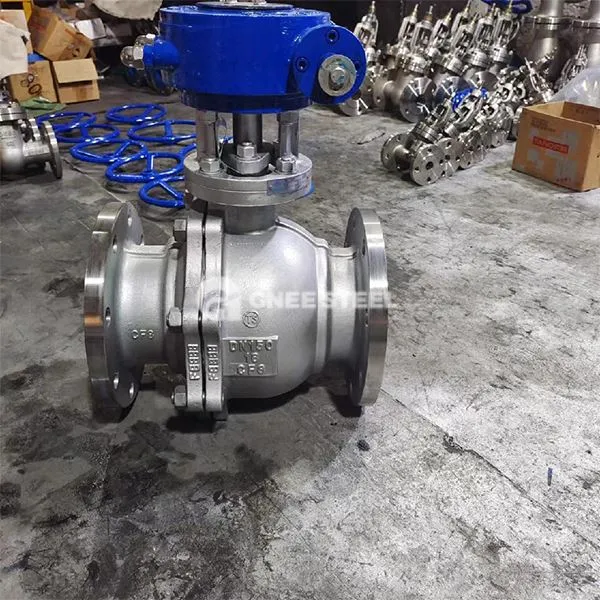

Volledige drijvende kogelventiel beschrijving
De full-bore drijvende kogelventiel is een klep waarvan de stroomkanaaldiameter consistent is met de binnendiameter van de pijp. De bal wordt strak afgesloten door de drijvende druk van het medium om bidirectionele afdichtings- en lage stroomweerstandsregeling te bereiken. Het is geschikt voor volledige open/gesloten omstandigheden in de velden van petrochemische, energie en kracht.
Materiaal en verbindingsformulier :
De kleplichaam is gemaakt van koolstofstaal, roestvrij staal (zoals F304/F316) of duplex stalen smeden, met een drukweerstandsniveau bedekkende klasse 150 ~ 600 (PN20 ~ PN110), en een toepasselijk temperatuurbereik van -50 graad ~ 180 graden;
De mainstream -verbindingsmethode is flenverbinding (en 1092-1, ASME B16.5 -normen), en sommige modellen ondersteunen een socket -lassen of kleminstallatie.
Key structureel ontwerp:
Floating Ball: de bal vormt een dynamische afdichting met de klepsteel en de klepstoel. De middelgrote druk duwt de bal naar de stoel van de uitlaatklep en de afdichtingsdrukverhouding neemt toe met de drukverhoging;
Fire proof Veiligheidsstructuur: Nadat de zachte afdichtingsklepstoel is verbrand, vormen de bal en de metalen lip een metaal-tot-metaal secundaire afdichting, wat voldoet aan de API 607 Fourth Edition Standard;
Anti-Static Design: een ingebouwde veer wordt geïnstalleerd tussen de bal en de klepsteel om statische elektriciteit uit het kleplichaam te leiden om het risico op explosie van ontvlambare media te voorkomen.
Volledige drijvende kogelventielspecificatie
|
Sollicitatie |
Algemeen |
|
Garantie |
1 jaar |
|
Plaats van herkomst |
Henan, China |
|
Stroom |
Hydraulisch |
|
Temperatuur van media |
Lage temperatuur, gemiddelde temperatuur, normale temperatuur |
|
Merknaam |
Knijper |
|
Structuur |
Controle |
|
Media |
Gas |
|
Aangepaste ondersteuning |
OEM, ODM |
|
Productnaam |
Hydraulische regelklep |
|
Lichaamsmateriaal |
Grijs ijzer /ductiel ijzer |
|
Gemiddeld |
Wateroliegas |
|
Maat |
Aangepaste maat |
|
Certificaat |
CE ISO |
|
Verpakking |
Houten doos |
|
Moq |
2 stks |
|
Kleur |
Aangepaste kleur |
|
OEM |
OEM -diensten verstrekt |
Voordelen en vergelijking
| Voorwaarden | Volledige drijvende kogelventiel | Verminderde boring drijvende kogelventiel |
|---|---|---|
| Stroomweerstandskenmerken | Het stroomkanaal heeft dezelfde diameter als de pijpleiding en het drukvalverlies kan worden genegeerd (geschikt voor varkensoperaties) | Het stroomkanaal is verminderd en de drukval neemt toe met 20%~ 30% |
| Gewicht en kosten | Het kleplichaam is zwaar en geschikt voor media met een hoog netheid (zoals water, stoom) | 30% lichter, geschikt voor medium dat deeltjes of viskeuze media bevat (zoals ruwe olie, modder) |
| SEAL PRESTATIES | Bidirectionele afdichting (lekkageniveau tot ANSI Klasse VI), elastische klepstoel pre-onderdrukte ontwerp om slijtage te compenseren | Voornamelijk eenrichtingsafdichting, langdurig gebruik kan lekkage veroorzaken als gevolg van deeltjesslijtage |
GNEE VOLLEDIGE BORE DOEVENDE BALLK
