Beschrijving lage temperatuurkleppen Beschrijving
Cryogene kogelventiel is een klep die speciaal is ontworpen voor ultra-lage temperatuuromgeving van -40 graad tot -196 graad. Het realiseert de opening en sluiting en stroomregeling van het medium door de bal te roteren. Het is geschikt voor het afgiftesysteem van gemakkelijk gasvergiftigd medium met lage temperatuur zoals vloeibaar aardgas (LNG), vloeibare zuurstof, vloeibare stikstof, enz.
Kernstructuur
Klep Body and Ball:
Klep lichaamsmateriaal: roestvrij staal (316L), gesmeed staal (WCB) of legeringsstaal, cryogenisch behandeld om de taaiheid op de lage temperatuur te verbeteren.
Ballontwerp: zwevende bal (kleine diameter) of vaste bal (grote diameter/hoge druk), met harde legering op het oppervlak om de slijtvastheid te verbeteren.
Afdichtsysteem:
Zachte afdichting: polytetrluorethyleen (PTFE) of versterkte grafietafdichtingsring, het behalen van nullekkage bij -196 graad (ANSI VI -graad).
Harde afdichting: metaal-tot-metaal afdichting (zoals chroom-molybdeen staal + wolfraamcarbide), bestand tegen hoge drukverschil en deeltjeserosie.
Drukverlichting en ontwerpen van anti-verifiëren :
Spring vooraf geladen klepzitting: de voorjaarskracht wordt gebruikt om het afdichtoppervlak in nauw contact te houden, waardoor het medium kan vergroten en uitbreiden en een plotselinge toename van de druk in de klepholte veroorzaakt.
Valsholte Drukontlastgat: de bal wordt geboord om de klepholte aan te sluiten met de stroomopwaartse pijpleiding om te voorkomen dat het lage temperatuurmedium vergassing en veiligheidsrisico's veroorzaakt.
Specificatie met lage temperatuurkleppen
|
Sollicitatie
|
olie en gas
|
|
Poortgrootte
|
Dn 10- dn2000
|
|
Garantie
|
24 maanden
|
|
Plaats van herkomst
|
Henan, China
|
|
Modelnummer
|
Wbv -18
|
|
Stroom
|
Elektrisch, pneumatisch, handmatig, hydraulisch
|
|
Temperatuur van media
|
Hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur
|
|
Merknaam
|
Knijper
|
|
Structuur
|
BAL
|
|
Media
|
gas, olie etc.
|
|
Aangepaste ondersteuning
|
OEM, ODM, OBM
|
|
Lichaamsmateriaal
|
WCB koolstofstaal, CF8/CF8M roestvrij staal of legeringsstaal
|
|
Kogelmateriaal
|
Roestvrij staal, legeringsstaal
|
|
Stengelmateriaal
|
Roestvrij staal
|
|
Stoelmateriaal
|
PTFE of metalen afdichting met stelliet, wolfraamcarbide
|
|
Eindverbinding
|
Butt las, socket las
|
|
Ontwerpstandaard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificeringen
|
API 6D, API 607, API 598, ANSI/ASME B16.34, ETC
|
|
Moq
|
5 -eenheid
|

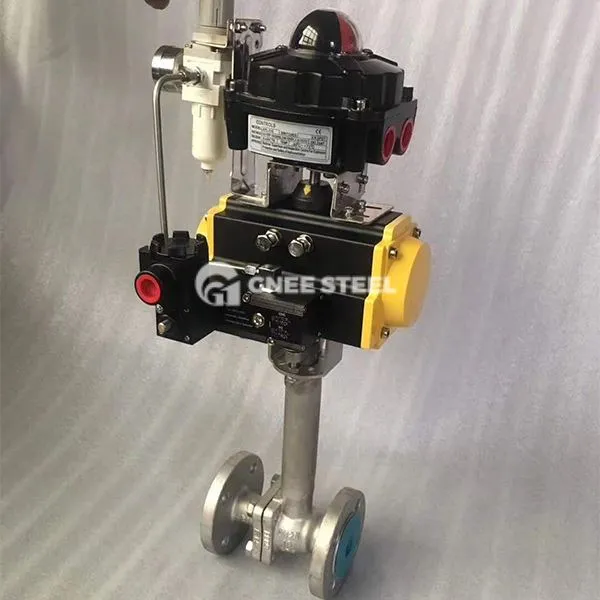

Lage temperatuur balkleppen
Voordelen
Ultra-lage temperatuur aanpassingsvermogen:
De kleplichaam en afdichtmaterialen zijn speciaal behandeld om stabiele prestaties te behouden op -196 graad zonder het risico van brosse kraak.
Hoge afdichting betrouwbaarheid:
De dubbele afdichtingsstructuur (zachte afdichting + harde afdichting) en veervoorlaadontwerp zorgen voor nullekkage bij extreme temperaturen.
Corrosie -weerstand en hoge drukweerstand:
De gesmeed stalen kleplichaam kan de hoge druk groter dan of gelijk zijn aan PN1 0. 0MPa, en het roestvrijstalen materiaal is bestand tegen corrosieve media zoals zuur en alkali.
Low vloeistofweerstand:
Het ontwerp van de volledige diameter vermindert de drukval en is geschikt voor lage-flow lage-temperatuur gemiddeld transport.
