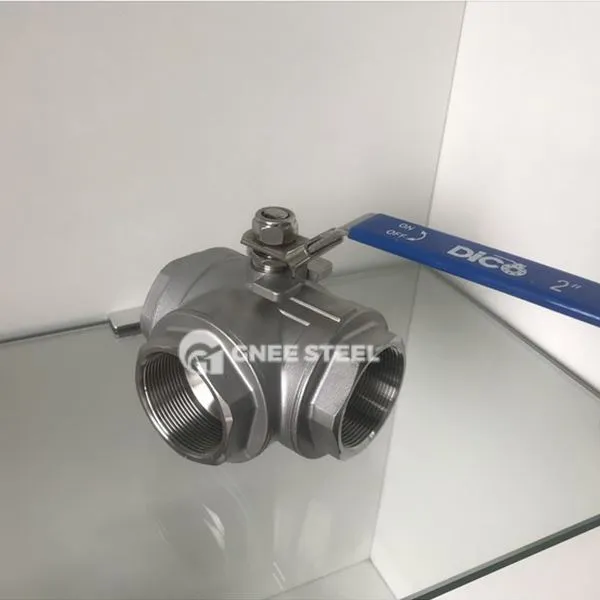

Drieweghandmatige klepbeschrijving
Drie-weg handmatige klep is een klepapparaat dat de stroomrichting van het medium in drie pijpleidingen regelt bij handmatige werking. De kernfunctie is drie vloeistofkanalen (één inlaat, twee verkooppunten of twee inlaten, één uitlaat), die flexibel de afleiding, samenvloeiing of stroomrichting van de vloeistof kunnen realiseren.
Vals lichaamsstructuur:
Meestal gemaakt van roestvrij staal (304/316L), gietijzer of speciale legeringsmaterialen, met sterke corrosieweerstand en aanpassingsvermogen aan verschillende media;
Het typische ontwerp is de lay -out "Links in, rechter en onderkant" en de kanaalverbindingsstatus wordt geregeld door de wijziging van de klepkernpositie.
Drive Mode:
Volledig afhankelijk van de handmatige werking (zoals roterende handvat of sleutel), zonder elektrische of pneumatische hulp.
Classificatie en type
Classificatie door functie:
Verlepende klep: twee inlaten worden samengevoegd tot één stopcontact, gebruikt om verschillende media te mixen;
DIVERTING VALP: Eén inlaat wordt omgeleid naar twee stopcontacten, geschikt voor stroomverdeling of richtingomschakeling.
Classificatie door structuur:
Ballventieltype: verander de stroomrichting door de bal te roteren, met uitstekende afdichtingsprestaties (zoals handmatige driewegbalklep);
Directionele kleptype: gebruik de verplaatsing op en neer van de klepkern om de kanaalconnectiviteit te schakelen, die vaak wordt gebruikt in hydraulische systemen.
drieweg handmatige klepspecificatie
| Nominale diameter | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Kogelkleptype | Drijvende kogelventiel, 3-wegen kogelventiel, V-ball-klep, hoge drukkogelventiel |
| Verbinding | Draad, flens, klem, kontlassen, socket -lassen, dunne paar klem |
| Nominale pers | PN16, PN25, PN40, PN64 |
| Klep lichaamsmateriaal | Sus304, SUS316, SUS316L |
| Afdichtmateriaal | PTFE |
| Gemiddelde temperatuur | -20 graad ~ +120 diploma |
| Werkmedium | Lucht, stoom, water, gassen, olie, stof, corrosief medium, enz |
| Driver Connection | ISO 5211 |
| Klepinspectie | Iso/din 5208-1987 |
drieweg handmatige klep
Toepassingen
Industriële controlesystemen: afwisselend transport en mengen van zuur- en alkali -media in chemische productie; Voorwaartse en omgekeerde watervoorziening omschakeling en stroomregeling in waterbehandelingssystemen.
Energie en openbare voorzieningen: afleidingcontrole van stoom/heet water in verwarmingsbuisnetwerken; Noodschakeling van meerdere waterbronnen in brandbeveiligingssystemen.
Selectiepunten
Media Aanpassingsvermogen: 316L roestvrij staal + met fluor gevoerde afdichting heeft de voorkeur voor sterk corrosieve vloeistoffen; Drukniveau: conventionele modellen ondersteunen PN 16- PN40 en harde afdichtingstructuren moeten worden aangepast voor hoge temperatuur en hoge drukomstandigheden; Bedieningsgemak: het handgreepontwerp moet ergonomisch zijn en het rotatiekoppel moet kleiner zijn dan of gelijk aan 50n · m om de werk moeilijkheid te verminderen.
