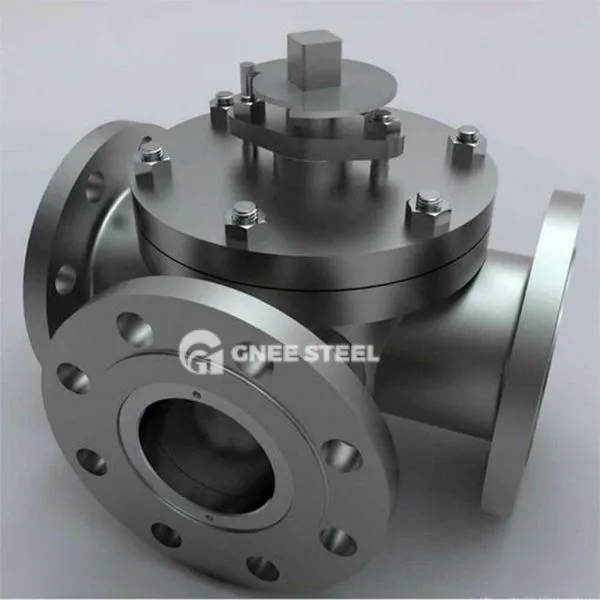

4 Way Ball Falp

Vierwegbalventiel is een klep die multi-flow-regeling realiseert door de bal te roteren. Het kan de stroomrichting van twee media tegelijkertijd veranderen of de functie van afleiding en samenvloeiing realiseren, ter vervanging van het traditionele complexe leidingsysteem dat meerdere kleppen vereist. De kernstructuur omvat:

‌Vals lichaam en bal‌:
Met behulp van 304/316L roestvrij staal of harde legering vermindert het stroomverminderingsontwerp van het stroomkanaal de vloeistofweerstand en bereikt de CV -waarde van de stroomcoëfficiënt 50 (DN100);
Het baloppervlak ra kleiner dan of gelijk aan 0. 4μm spiegelpolijst vormt een nul lekkage afdichting met de PTFE -klepstoel (lekkage niveau VI).
‌Drive -mechanisme‌:
Ondersteunt handmatige wormwiel, elektrisch (4-20 MA -signaal) of pneumatische aandrijving, de actuatorbesturingsnauwkeurigheid is ± 1 graad en de responstijd is kleiner dan of gelijk aan 3 seconden;
De explosieverdichte actuator voldoet aan de exdⅱbt4-standaard en is geschikt voor ontvlambare en explosieve omgevingen.

Werkprincipe
‌Flow Channel Switching‌:
‌L-type stroomkanaal‌: de bal roteert 90 graden om de orthogonale stroomrichting te schakelen (zoals inlaat → uitlaat A/B), die geschikt is voor snel schakelen van de middelgrote richting;
‌T-type Flow Channel‌: ondersteunt drieweg afleiding/samenvoegen en realiseert complexe procescontrole door de combinatie van balkanalen.
‌ SEAL MECHANISME‌:
Het zachte afdichtingstype neemt de PTFE-klepstoel aan, die temperatuurbestendig is van -10 tot 150 graden; Het harde afdichtingstype is gelast met stellietlegering, die tot 425 graden temperatuurbestendig is;
Het ontwerp van de klepinspeelstructuurstructuur kan afdichtingsvet injecteren om tijdelijke afdichting in een noodgeval te behouden.



4 Way Ball Falp



Functies
‌Multi-functie Integratie‌: vervangt de traditionele {4- klepcombinatie, vereenvoudigt de pijplijnindeling en verlaagt de installatiekosten met meer dan 30%;
‌Quick Response‌: 90 graden rotatie kan de stroomrichtingschakelen voltooien, de bedrijfstijd is kleiner dan of gelijk aan 3 seconden (elektrisch type);
‌Long Life‌: de klepstam wordt gesmeed met A182F (1CR13), met een hardheid van HB 220-250, en een servicevenstaat van meer dan 28, 000 tijden van opening en sluiting;
‌Intelligente aanpassing‌: ondersteunt ModBus/HART-protocol en kan temperatuur/druksensoren integreren om controle te bereiken.
Toepassingen
‌Energy System‌: LNG -opslag- en transportpijpleiding Medium Switching, Thermal Power Plant Stoom Diversion;
‌CHEMISCH PROCES‌: ZUUR-BASE WERKENDING VERTROERING (zoals geconcentreerd zwavelzuur en vloeibare alkali), reactor multi-channel mediumverdeling;
‌Waterbehandeling‌: gemeentelijke watervoorziening voorwaarts en omgekeerd schakelen, industriële circulerende watersysteemstroomregelgeving;
‌Food en farmaceutisch‌: aseptische vloeistofvullijn Multi-channel Confluence Control, aangepast aan sanitaire snelle interface.
