1. Basisdefinitie

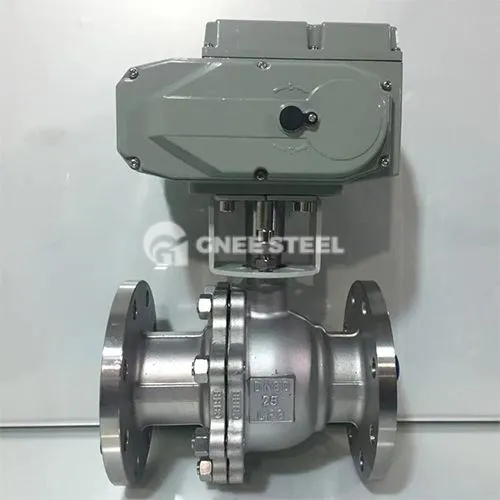

Volledige diameter zwevende kogelventiel is een soort klep met bal als de openings- en slotonderdelen, de diameter van het door gat van de bal is exact hetzelfde als de binnendiameter van de pijpleiding, die een speciale categorie drijvende kogelventjes en wordt voornamelijk gebruikt in pijpleidingen die lage stromingsweerstand en volledige stroom door.
Kernfuncties:
Door gat zonder reductie: de diameter van het bolkanaal is gelijk aan de binnendiameter van de pijpleiding, het verminderen van de weerstand van de gemiddelde stroming en het voorkomen van drukvalverlies.
Drijvende structuur: de bol kan worden verplaatst naar het uitlaatuiteinde onder gemiddelde druk en het drukdichte afdichtingsoppervlak bereikt tweewegafdichting.
2. De structuur- en afdichtingsmechanisme
Structuursamenstelling:
Floating Ball: aangedreven door de klepsteel om 90 graden te roteren om opening en afsluiting te bereiken, de bal is niet in het kleplichaam gefixeerd en kan axiaal worden verplaatst langs de pijpleiding.
Dubbele stoelafdichtingsring: elk van de uiteinden van de inlaat en uitlaat is uitgerust met een veerkrachtige stoel (bijv. PTFE, metalen hard afdichtingsmateriaal), die de bal door de veerpreloading wikkelt.
Lager- en afdichtingsassemblage: hogedrukmodellen zijn uitgerust met extra lagers om de bal te ondersteunen, met O-ringen om wrijving te verminderen en afdichting te verbeteren.
Afdichtingsprincipe:
Tijdens het sluiten duwt de medium druk de bal om naar de stoel van de uitlaat te bewegen, wat samen met de voorbelasting een hoge afdichtingspecifieke druk creëert om lekkage te voorkomen.
Het ontwerp van de volledige diameter, vanwege het doorschakelgat zonder krimp, vereist dat de klepstoel een grotere belasting moet weerstaan, waardoor het gebruik van afdichtingsmaterialen van hoge sterkte noodzakelijk is (zoals para-polyfenyleen PPL, metalen harde afdichting).
3. De toepassingsscène
Toepasselijke media:
Olie, aardgas, water en andere niet-corrosieve media, evenals enkele chemische vloeistoffen (die moeten worden gekoppeld aan het afdichtmateriaal)
Typische gebieden:
Lange afstand pijpleiding: full-flow ontwerp zorgt voor transportefficiëntie en vermindert het pompen van het energieverbruik.
Chemische fabriek: hogedruksystemen (zoals synthetische reactoren) vereisen tweerichtingsafdichting en temperatuurweerstand (minder dan of gelijk aan 550 graden) van de scène.
Energieapparatuur: stoompijpleidingen van thermische energiecentrales, LNG opslag- en transportsystemen met lage temperatuur.
4. Hoofdafmetingen
