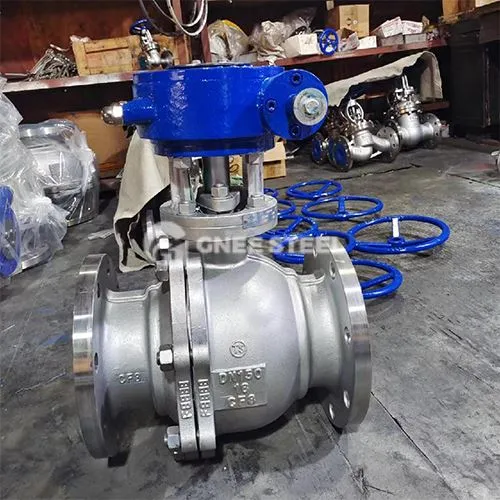

Verminderde boring drijvende kogelventiel

1. Definitie en basisstructuur

Verminderde diameter drijvende kogelventiel (of gereduceerde zwevende kogelventiel) is een speciaal type zwevende kogelventiel, de diameter van het door gat van de bol is iets kleiner dan de binnendiameter van de pijpleiding, waardoor het van toepassing is op situaties waar het regelen van de stroomsnelheid of het aanpassen aan een pijpleidingssysteem met een hoge drukverschil nodig is.

Kernfuncties:

Verminderde boorontwerp: de diameter van de baldoorgang is verminderd (meestal 80-90% van de binnendiameter van de pijpleiding) om de stabiliteit onder hoge drukverschil te optimaliseren door het dwarsdoorsnedeoppervlak van de stroom te verminderen.

Drijvende afdichting: de bal beweegt naar de klepstoel aan het uitlaatuiteinde onder de gemiddelde druk, vormt een afdichtingsspecifieke druk en garandeert tweerichtingsafdichting.

2. De toepassingsscène en voordelen

Toepasselijke velden:

Hoge drukverschilsysteem: zoals regulerende stations voor aardgas, chemische reactoruitgangspijpleidingen, het verminderen van het ontwerp kan de impact van stroomsnelheidsschommelingen op het afdichtoppervlak verminderen.

Ruimtebeperkte omgeving: vanwege de compacte structuur van het kleplichaam is het geschikt voor scènes met beperkte installatieruimte.

Prestatievoordelen:

Hoge drukstabiliteit: verminderde diameter vermindert de directe impact van het medium op de klepstoel, geschikt voor hogedrukomstandigheden kleiner dan of gelijk aan 32. 0 MPA.

Kosteneffectief: vergeleken met kogelkleppen met volledige boring, kan het verminderde boringontwerp de materiaalkosten verlagen, terwijl het voldoen aan de behoeften van specifieke bedrijfsomstandigheden.

3. Vergelijking met drijvende kogelkleppen met volledige boring

4. Hoofdafmetingen
