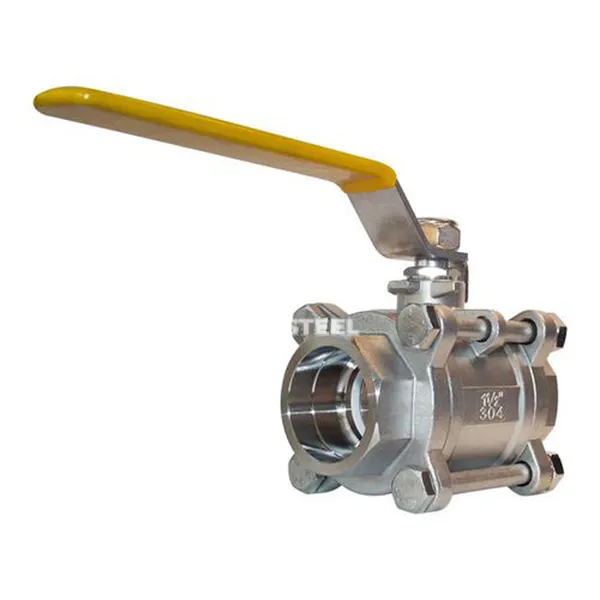

Socket laskogelventiel

‌Socket laskogelventiel is verbonden met de pijpleiding door socketlassen. De openings- en slotonderdelen zijn bollen met cirkelvormige kanalen. Het medium kan worden ingeschakeld en de stroomrichting kan worden geregeld door 90 graden te roteren. Het wordt voornamelijk gebruikt in pijpleidingsystemen van water, olie, gas en corrosieve vloeistoffen (zoals zuren en alkalisten). Het drukbereik is meestal 1. 6-6. 4MPA‌ en de temperatuurweerstand kan -20 graad ~ 350 graden ‌ bereiken.

Kernstructuur en kenmerken
‌ Klep Body Design‌

‌ Verbindingsmethode‌: SWACK -aansluiting (SW) wordt aangenomen, die is aangepast aan ASME B16.11 Standaard, gemakkelijk te installeren en uitstekende afdichting; ‌ Materiaal‌: het kleplichaam is meestal gemaakt van 304/316L roestvrij staal of duplex staal, dat een sterke corrosieweerstand heeft en geschikt is voor complexe werkomstandigheden zoals zwavelbevattende media; ‌Structurele vorm‌: ‌Dee-stuk ‌: het bestaat uit een kleplichaam, een klepdeksel en een klepschijf, die gemakkelijk te demonteren en te onderhouden is (zoals Q61F-type); ‌ Volle boring/verminderde boring: het volledige boringontwerp vermindert het drukverlies en de verminderde boorstructuur is geschikt voor scènes met beperkte ruimte.
‌
Afdichtende en aandrijfsysteem ‌
‌ SEALSEAL TYPE‌:
‌Soft Seal‌: PTFE of rubberen klepstoel, lekniveau tot ANSI VI, geschikt voor schone vloeistoffen;
‌Hard afdichting‌: stelliet 6, bestand tegen deeltjesslijtage en hoge temperatuur (minder dan of gelijk aan 450 graden);
‌Drive -modus‌: handmatige, pneumatische of elektrische actuator, pneumatische responstijd kleiner dan of gelijk aan 0. 05 seconden, ondersteunt externe controle.

Maten: 1/2 "- 2", dn 15 - dn 50mm

Drukbeoordeling: klasse150/600/800/1500/2500lb

Materiaal van kleplichaam: A105, F304, F304L, F316, F316L, 4A, F51, etc.

Bediend door: hendel, versnelling of pneumatische, hydraulische en elektrische actuator

Media: gas, olie, water, zuur

Verbindingsformulier: schroefdraad, SW, BW -uiteinden.

Kanaal: recht door type

Normen:

Ontwerp: ASME B16.34 / BS 5351.

Face to Face: Fabrikant Standard.

Eind tot eind: standaard fabrikant.

DRAAGE EINDE: ASME B1.20.1.

Socket Welding & BW End: ASME B16.11.

Test: API 598/BS 6755.

Brandveiligheidstest: API 597/API 6FA.



Socket laskogelventiel



Toepassingen
Petrochemical: het afsnijden van de zure aardgaspijpleiding (Q41F -160 p type), met behulp van 316L kleplichaam + harde afdichtingcombinatie;
Energie en vermogen: gemiddeld schakelen van opslagsysteem van gesmolten zout energie, temperatuurweerstand 450 graden /drukweerstand 32MPa;
Farmaceutische producten en voedsel: SUS316 Gepolijste kleplichaam + zachte afdichting, die voldoen aan de vereisten van sanitaire certificering;
Waterbehandeling: Hogedrukafzuiveringsbehandelingsagent toevoeging, geschikt voor hoogfrequente opening en sluiting (groter dan of gelijk aan 100, 000 maal leven).
